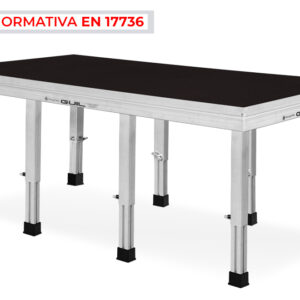

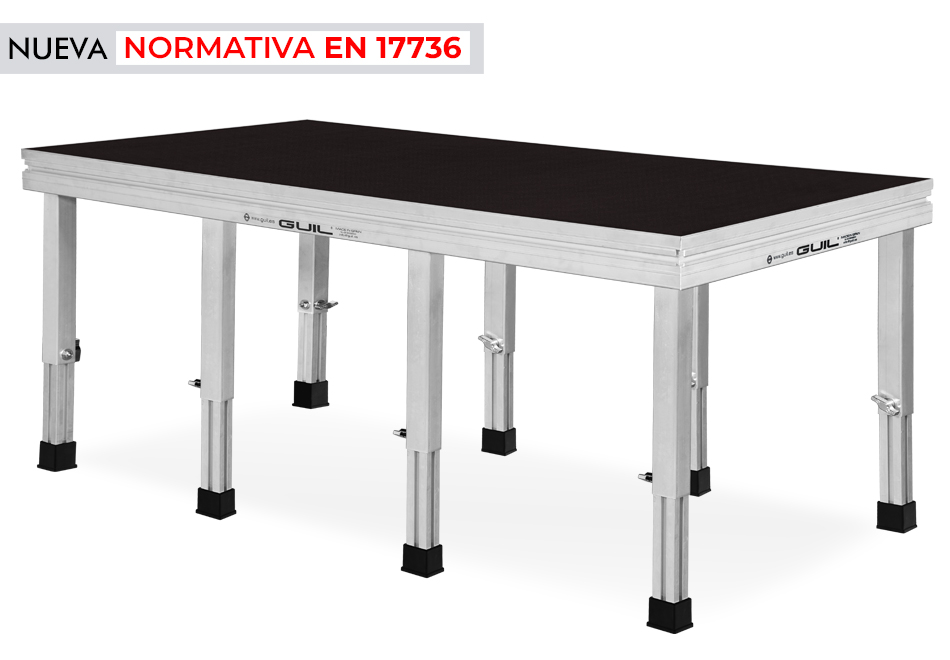

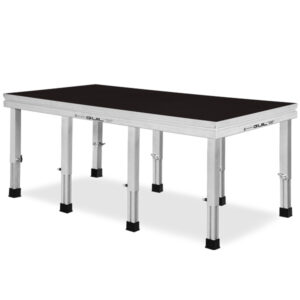

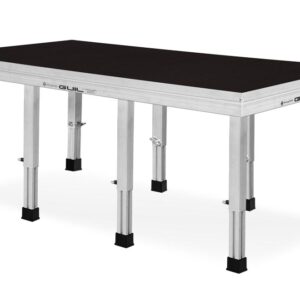

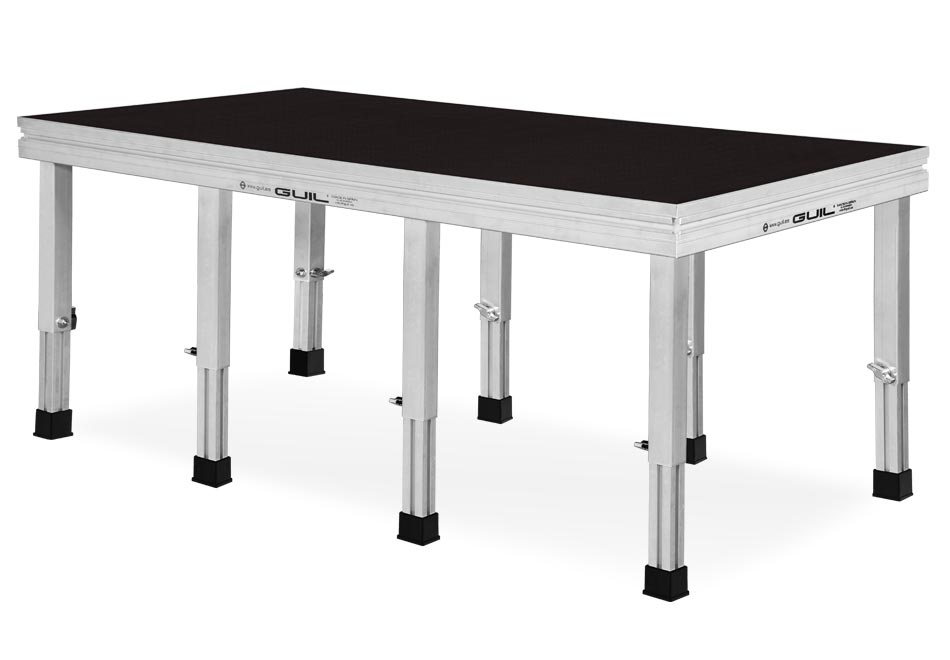

Tarima profesional de aluminio con
tablero de abedul (21 mm)
Tarima modular de alta resistencia con tratamientos hidrófugos e ignífugo, certificada para cargas de hasta 1600 kg/m2 (2x1m: 3200 kg Uniformemente distribuidos). La tarima TM440XXL es resistente a la intemperie y está fabricada en aluminio extrusionado y panel fenólico madera de abedul de 21 mm, con acabado antideslizante y cantos sellados. 2 conectores metálicos incluidos: 1 TMU-01 y 1 TMU-02.
| ESPECIFICACIONES | TM440XXL |
| Carga Máxima | 1600 kg/m2 (16 KN/m2) (2×1 m: 3200 kg) |
| Tablero | > Madera de Abedul > Espesor: 21 mm > Contrachapado fenólico (WBP) |
| Certificación según normativas | DIN 15921 Entertainment technology |
| DGUV Regulation 17 & 18, DGUV Rule 115-002 | |
| Medioambiente | Certificado FSC |
| Certificado PEFC | |
| Resistencia al fuego | Clasificación: B-s1 (según normativa: DIN EN 13501-1) |
| Comportamiento antideslizante | R-13 (según normativa: DIN 51130) |
| Material | Aluminio, aleación EN AW 6063 80-T6 |
| Conectores incluidos | 1 x TMU-01 y 1 x TMU-02 (inoxidables) |
| Usos | Interiores y Exteriores |
| Altura de almacenaje | 10 cm |
| Patas cuadradas | Preparada para alojar 8 patas |
| Medidas estándar | 2×1 m (otras medidas bajo petición) |
| Peso Neto | 44 kg (2×1 m) |
| Altura de almacenaje | 10 cm |
Tarima para escenarios. Carga máxima 1600 kg/m2. Conectores incluidos
Tarima modular de aluminio para escenarios, plataformas, rampas, gradas, tribunas, etc. Con 6 tipos de patas a elegir (fijas, telescópicas, con pasador…). Las tarimas modulares de aluminio pueden tener diferentes acabados, formas, colores y medidas especiales.
Nuestras Tarimas TM440XXL están certificadas para 1600 kg/m2 bajo la siguientes Normas:
- DIN 15921:2015-09: Requerimientos técnicos de seguridad y ensayos para las Tarimas y Marcos de aluminio de la Industria del Espectáculo.
- Directiva 2001/95/CE: Requisitos de seguridad de los productos del Parlamento Europeo del 3 de diciembre del 2001
- DGUV Regulation 17: Instalaciones y montajes de Escenarios para la Industria del espectáculo
- DGUV Rule 115-002: Instalaciones y montajes de Escenarios para la Industria del espectáculo
Pueden solicitar todos los certificados a nuestro departamento de Ingeniería en: proyectos@guil.es
Las tarimas TM440XXL están equipadas con un panel de madera de Abedul, de 21 mm de espesor.
El panel, provisto de un acabado antideslizante mediante una impresión especial en caliente, está compuesto por capas encoladas con resina fenólica resistente a la intemperie y al agua (WBP).
El tablero está sometido a tratamientos hidrófugos e ignífugos, así como a tratamientos contra los productos químicos comúnmente utilizados. Estas características garantizan la más alta resistencia y durabilidad tanto para aplicaciones en exteriores como en interiores.
Para hacer este panel más seguro y duradero, todos sus bordes se han sellado con pintura acrílica evitando la penetración de humedades.
Pueden solicitar los certificados del tablero a nuestro departamento de Ingeniería en: proyectos@guil.es
El tablero utilizado, fabricado ÚNICAMENTE con madera de abedul, está especialmente diseñado para aquellas aplicaciones en las que se requiere propiedades antideslizantes junto con una gran resistencia al desgaste. La construcción a base de múltiples capas garantiza que el tablero sea muy compacto y resistente.
El panel utilizado cumple con las siguientes Normativas y Estándares:
– EN 13986:2004+A1:2015
– EN 314-2/clase 3
– DIN 53799
– DIN 5113
Nuestras tarimas están diseñadas para su uso en interiores y exteriores. Importante: El panel de nuestras tarimas es resistente al agua, NO ES IMPERMEABLE. En caso de lluvia, humedad u otras inclemencias del tiempo, se deben desmontar y guardar. Pueden aguantar periodos cortos expuestas a lluvia y humedad. No han sido diseñadas para ser utilizadas como una instalación permanente en exteriores donde pueden estar expuestas a condiciones extremas todo el año.
Las Tarimas TM440XXL ofrecen la mejor solución para cualquier tipo de evento, donde se requieran grandes cargas, pudiéndose utilizar en múltiples configuraciones tanto para instalaciones permanentes (interiores) como temporales (rampas, conciertos, teatros, podiums, pasarelas, conservatorios, exposición de coches, decoración, etc.).
Gracias a su tablero fenólico de abedul, resistente a la intemperie y a su estructura reforzada de aluminio, las tarimas TM440XXL son perfectas para su utilización en exteriores. La combinación de todas estas características hace de la Tarima TM440XXL un elemento muy práctico para todos aquellos eventos que requieren una gran resistencia de carga con un rápido y sencillo montaje.
Tableros sí, pero de bosques sostenibles.
Por eso en GUIL los tableros que utilizamos para la fabricación de nuestras tarimas llevan el sello FSC (Forest Stewardship Council, o Consejo de Gestión Forestal) que garantiza que los productos son procedentes de bosques bien gestionados, de esta forma, los consumidores pueden escoger de forma responsable.
Nuestras tarimas no necesitan barras de refuerzo, ya que sus componentes garantizan la máxima seguridad (perfil reforzado, MADERA 21 mm – de ABEDUL y elementos de fijación); excediendo la carga exigida en la normativa durante las pruebas de ensayo.
La tarima TM440XXL está construida con un fuerte marco de aluminio de gran capacidad de carga (Aleación EN AW 6063 80 –T6) con un perfil de 94 mm con 4 nervios de refuerzo.
Su diseño multifuncional de guía continua garantiza una rápida y fácil unión de tarimas entre sí y permite una sencilla y rápida adaptación de una amplia variedad de accesorios (pasamanos, escaleras de acceso, faldones, revestimientos, asientos, etc.).
El panel se fija a la estructura del marco mediante tres sistemas de sujeción: espuma de alta fijación, tornillos de acero inoxidable, y silicona, evitando así posibles ruidos y vibraciones y a su vez dotando a la tarima de una gran resistencia frente a las inclemencias del tiempo.
TRIPLE SISTEMA DE SUJECIÓN de tablero a perfil mediante:
– Espuma de alta fijación
– Tornillos de acero inoxidable
– Silicona
Las ocho escuadras, construidas en aluminio extrusionado de alta resistencia, están fijadas al marco (cada una de ellas) mediante 4 tornillos de M8 con tuercas auto-frenables.
Las escuadras están provistas de un protector de refuerzo con doble utilidad:
– Cuando se coloca directamente en el suelo (sin patas) evita roces y ruidos.
– Cuando se apilan varias tarimas, evita rallar la tarima donde se apoya.
Las patas se alojan en las escuadras de manera rápida y sencilla utilizando el pomo metálico de diseño ergonómico; garantizando máxima fijación y resistencia.
Nuestras tarimas TM440XXL no necesitan barras de refuerzo, ya que utilizamos panel de 21 mm de espesor de madera de abedul y un marco de aluminio reforzado que garantizan la máxima seguridad.
• Posibilidad de pintar las patas en diferentes colores. • Bajo petición, podemos fabricar la tarima para patas de 60×60 mm
Patas fabricadas en aluminio de alta resistencia con un perfil exterior de 50 x 50 mm y terminales fabricados en goma antideslizante y fijados al perfil con doble tornillería.
Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).
Las patas están provistas de un perfil exterior con 4 nervios internos de 4 mm y un perfil interior con 9 nervios internos.
La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca de M10, asegurando de esta manera una fijación total de la altura de las patas.
* Disponibles juegos de cuatro ruedas para usar con patas telescópicas (Ref. CQR/5).
Nota: Cuando indicamos la altura de la pata, estamos facilitándola altura total: desde el suelo hasta la superficie de la tarima.
Ref. PTA5-D • PATAS TELESCÓPICAS CON HUSILLO REGULABLE
Patas fabricadas en aluminio de alta resistencia con perfil exterior de 50 x 50 mm y husillo de M12 de acero inoxidable con doble tuerca inoxidable de bloqueo.
La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evita marcar/dañar la superficie (suelo, madera, etc.).
Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).
Las patas están provistas de un perfil exterior con 4 nervios internos de 4 mm y un perfil interior con 9 nervios internos.
La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca de M10, asegurando de esta manera una fijación total de la altura de las patas. El ajuste final se realiza con el husillo de acero inoxidable de M12, el cual está roscado a la pata mediante un casquillo de acero inoxidable (no directamente al perfil de la pata)
Nota: Cuando indicamos la altura de la pata, estamos facilitando la altura total: desde el suelo hasta la superficie de la tarima.
Ref. PTA5-P • PATAS TELESCÓPICAS CON PASADOR Y HUSILLO REGULABLE
Patas fabricadas en aluminio de alta resistencia con perfil exterior de 50 x 50 mm y husillo de M12 de acero inoxidable con doble tuerca inoxidable de bloqueo.
La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evitan marcar/dañar la superficie (suelo,
madera, etc.).
Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).
Las patas están provistas de un perfil exterior con 4 nervios internos de 4 mm y un perfil interior con 9 nervios internos.
La altura de las patas se fija mediante pasador de acero y pomo de presión metálico (ergonómico), asegurando una fijación total de la altura de las patas.
El ajuste final se realiza con el husillo de acero inoxidable de M12, el cual está roscado a la pata mediante un casquillo de acero inoxidable (no directamente al perfil de la pata)
Nota: Cuando indicamos la altura de la pata, estamos facilitando la altura total: desde el suelo hasta la superficie de la tarima.
Ref. PTA5-R • PATAS TELESCÓPICAS CON ÁNGULO DE REGULACIÓN
Patas fabricadas en aluminio de alta resistencia con un perfil exterior de 50 x 50 mm y terminales fabricados en goma antideslizante y fijados al perfil con doble tornillería.
Su especial diseño permite dar inclinación a la pata, pudiéndose utilizar para montajes con desnivel y hacer rampas.
Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).
Las patas están provistas de un perfil exterior con 4 nervios internos de 4 mm y un perfil interior con 9 nervios internos.
La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca de M10, asegurando de esta manera una fijación total de la altura de las patas.
Ref. PTA5-F • PATAS FIJAS
Patas fabricadas en aluminio de alta resistencia con perfil reforzado de 50 x 50 mm con 4 nervios internos de 4 mm.
Las patas están provistas de un terminal sobredimensionado inyectado en goma que evita cualquier deslizamiento, garantizando un perfecto ajuste a todo tipo de superficies.
Nota: Cuando indicamos la altura de la pata, estamos facilitando la altura total: desde el suelo hasta la superficie de la tarima.
Ref. PTA5-N • PATAS FIJAS CON HUSILLO REGULABLE
Patas fabricadas en aluminio de alta resistencia con perfil de 50 x 50 mm con 4 nervios internos de 4 mm.
Patas fabricadas en aluminio de alta resistencia con perfil de 50 x 50 mm.
Las patas están provistas de un husillo de M12 con doble tuerca inoxidable de bloqueo, que nos permite regular su altura hasta 50 mm, garantizando durabilidad y un perfecto ajuste en suelos con pequeños desniveles.
La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evitan marcar/dañar la superficie (suelo, madera, etc.).
Nota: Cuando indicamos la altura de la pata, estamos facilitando la altura total: desde el suelo hasta la superficie de la tarima.
Cada Tarima TM440XXL se suministra con dos sistemas de unión; conectores que garantizan máxima seguridad en sus montajes:
TMU-01: Sistema rápido de anclaje para las tarimas TM440, TM440XL, TM440XXL, TM300 y TM441 mediante la unión de sus perfiles (guía). Este sistema, inyectado en metal con acabado cincado, está diseñado para evitar la separación de tarimas colocadas a la misma altura.
La unión de anclaje y nivelación ref. TMU-01 es un componente muy útil, ya que garantiza que no haya ningún espacio/junta, ni desnivel entre los módulos.
TMU-02: Permite la unión de las tarimas internamente, marco con marco; reforzando toda la composición modular del escenario. (Fabricado en acero inoxidable).
Nota: Por cada 4 patas telescópicas de altura 70-120 o superior se incluye sin cargo 1 sistema de unión pata-pata (Ref. TMU-04)
TMU-04: Permite la unión de las tarimas mediante dos de sus patas (Brida doble). (Fabricado en acero inoxidable).
TMU-08 Brida cuádruple: Permite la unión de las tarimas mediante cuatro patas.
TMU-04
TMU-08
- Ref. TM440XXL/2X1: Tarima de 2000 x 1000 mm (1600 kg/m2).
Tablero de Abedul de 21 mm. Incluye conectores: 1xTMU-01 y 1xTMU-02.
NOTA: Bajo petición fabricamos tarimas/escenarios con diferentes formas y tamaños.
CONFIGURA TU ESCENARIO CON TARIMAS DE DIFERENTES FORMAS Y ACABADOS ESPECIALES.
> Tarimas con panel de metacrilato transparente.
> Tarimas de colores: Posibilidad de pintar el marco y las patas en diferentes colores.
GUIL - Ficha Técnica Tarima TM440XXL
GUIL TM440XXL Certificado Tarima
DETALLES QUE NOS CARACTERIZAN
Ref. TM440XXL – 1600 Kg/m2 Certificada conforme a la Normativa Alemana DIN 15921
- Triple sistema de sujeción del tablero al marco:
– Espuma de alta fijación (evitando contacto directo del tablero con el aluminio).
– Tornillería de acero inoxidable.
– Silicona para sellar todas las juntas.
- Patas con perfil exterior de 50 x 50 mm, con refuerzos de espesor 4 mm.
- Terminal inyectado en goma antideslizante. Sujeción mediante 2 tornillos.
- Escuadras de aluminio reforzadas. Sujeción mediante 4 tornillos inox. Pomo metálico.
- No son necesarias barras de refuerzo.
- Tablero contrachapado de Madera Abedul.
- Tablero contrachapado fenólico (21mm), antideslizante con cantos sellados.
- Marco reforzado de aluminio (94 mm).
- Tarimas GUIL: Para todas las condiciones meteorológicas.
ACCESORIOS
Completa la tarima con los accesorios necesarios para tu montaje
(Rampas, Carros de transporte y almacenaje, Asientos, Barandillas…)
