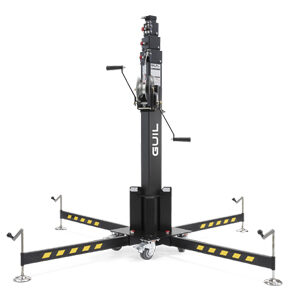

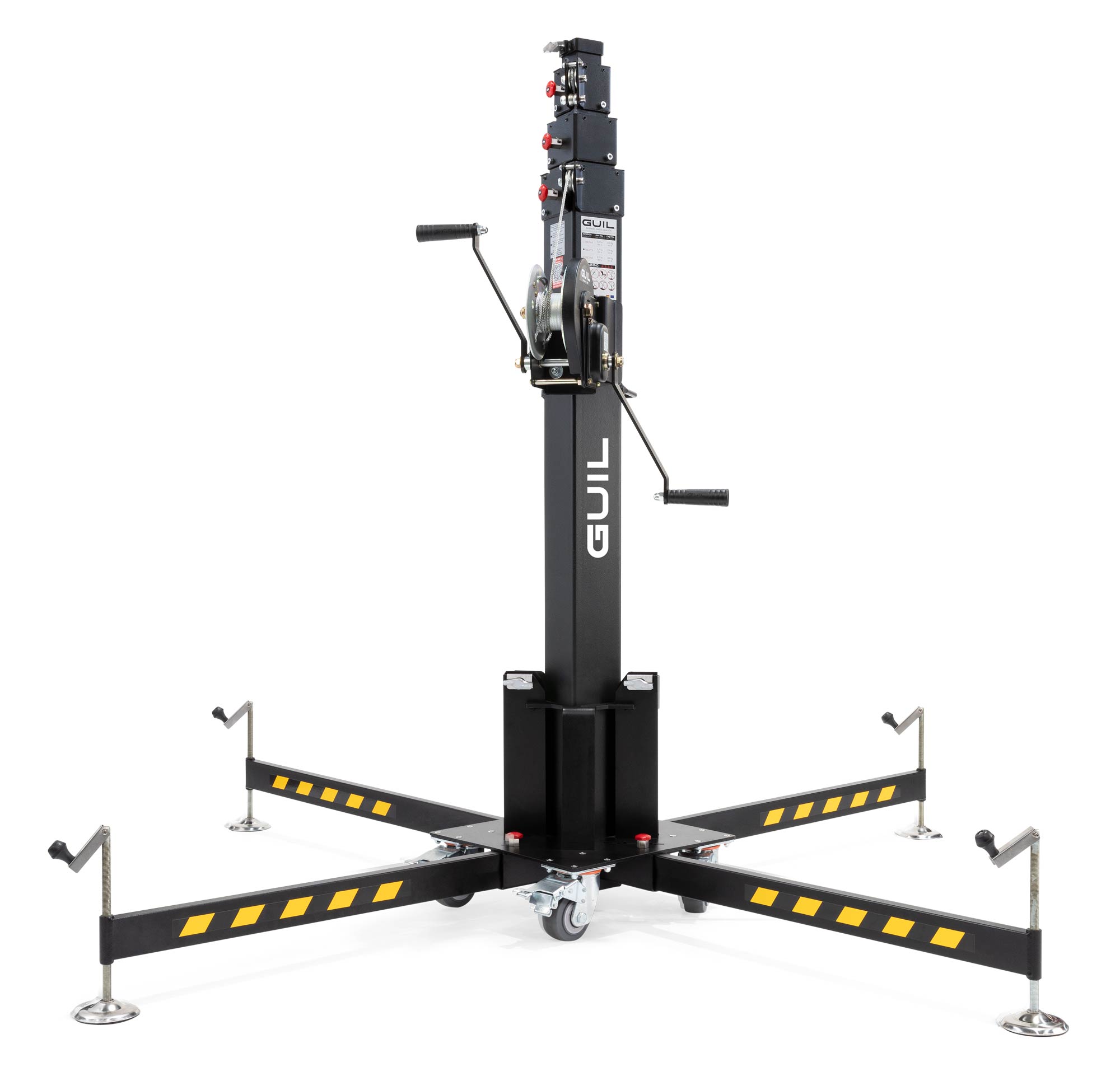

Torre de elevación de carga superior. Cabrestante con 2 manivelas. Base con ruedas con freno
Torre de elevación mecánica certificada para la elevación de cargas de hasta 270 kg a una altura máxima de 5,22 metros. La torre ELC-775 está equipada con cabrestante autofrenable de doble manivela que permite elevar la carga con mayor rapidez y comodidad.
| ESPECIFICACIONES | ELC-775 |
| Altura Máxima: | 5,22 m |
| Carga Máxima: | 270 kg |
| Seguridad: | Sistema ASB (Sistema de Bloqueo Automático) |
| Cabrestante: | Doble manivela |
| Área de trabajo: | Ø 225 cm |
| Ruedas: | 4 Ruedas con freno y rodamientos) |
| Sujeción mediante pletina con 4 tornillos | |

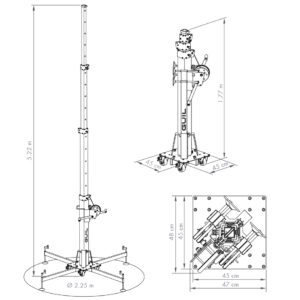

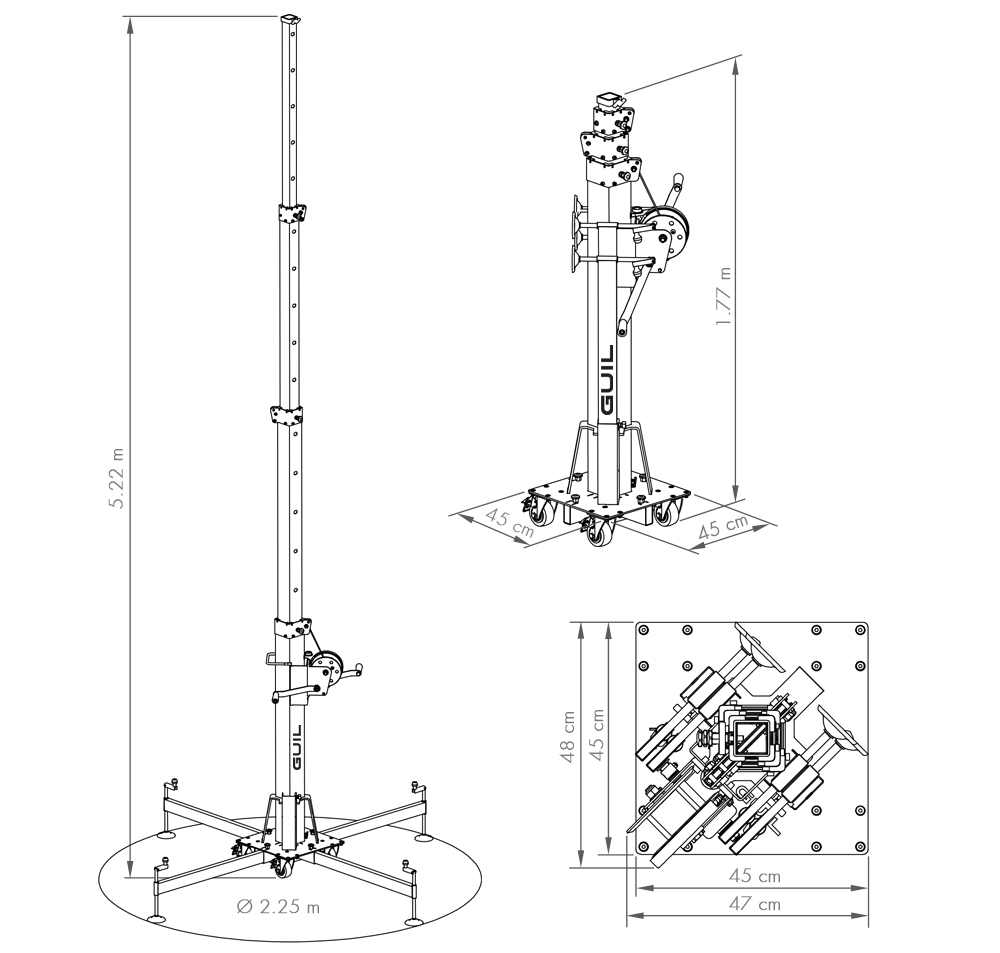

| Medidas Plegada: | Altura: 1,77 m – Base: 45 x 45 cm |
| Material: | Acero |
| Conforme a las Normativas: | EN 17206 (Reemplaza a DIN 56950-1) DGUV 17 & 18, DGUV Norma 115-002 (Antigua BGV-C1) 2006/42/CE |
| Peso Neto: | 100 kg |
| Adaptadores: | Ø 55 mm |
Altura Máx. 5,22 m / Carga Máx. 270 kg
La torre elevadora ref. ELC-775 está provista de dos sistemas de seguridad; garantizando una máxima fiabilidad durante el proceso de elevación y descenso de cargas:
1. Cabrestante Autofrenable de doble manivela:
El sistema autofrenable del cabrestante evita el retroceso y paraliza la carga a la altura deseada; una vez se alcanza la altura requerida, al dejar de accionar las palancas del cabrestante, su mecanismo de freno evita el retroceso y paraliza la carga.
2. Sistema ASB (Sistema de Seguridad de Bloqueo Automático):
Mecanismo de cremallera con pasadores de seguridad. En caso extremo de rotura de cable el sistema bloquearía de inmediato el tramo de la torre, evitando cualquier desplazamiento de la carga.
Las Torres de elevación telescópica ref. ELC-775 cumplen con las exigencias de seguridad según las siguientes Directivas y Normativas:
- EN 17206 (Reemplaza DIN 56950-1): Tecnología del entretenimiento – Maquinaria para escenarios y otras áreas de producción – Requisitos e inspecciones de seguridad.
- DGUV 17 & 18, DGUV Rule 115-002 (Antigua BGV-C1):
- DGUV Reglamentos 17 & 18: Reglamento de prevención de accidentes. Instalaciones para eventos y producción para representaciones escénicas.
- DGUV Norma 115-02: Instalaciones de producción y puesta en escena para la industria del entretenimiento.
- Directiva 2006/42/CE: relativa a las máquinas y que establece los requisitos de seguridad y salud que se aplican en el diseño y construcción de máquinas.
La construcción de esta torre de elevación telescópica se efectúa con los más avanzados equipos de soldadura que garantizan la máxima seguridad y resistencia, cumpliendo en todo momento con los requerimientos de solidez, maniobrabilidad y ligereza necesarios para la elevación de cargas.
La base reforzada de 45×45 cm está equipada con cuatro patas de diseño rectangular provistas de husillos niveladores, con discos antideslizantes de acero cromado y caucho inyectado que garantiza un perfecto ajuste a todo tipo de superficies.
La base está provista de cuatro ruedas giratorias con freno y rodamientos que nos permiten transportar la torre de manera mucho más suave y cómoda. Las ruedas están fijadas a la base mediante placa de sujeción, con cuatro tornillos por rueda; de esta manera se garantiza máxima fijación incluso en trabajos donde se requiera transportar la torre por suelos irregulares.
La torre elevadora está compuesta por 4 perfiles/tramos de acero de alta resistencia con acabado en pintura epoxi especial para exteriores. Su acabado nos permite el montaje de la torre elevadora en exteriores, garantizando su buen mantenimiento y durabilidad.
Los tramos están equipados con:
1. Casquillo sobredimensionado en su terminal para un mayor refuerzo, que se fija mediante pomo metálico ergonómico de presión.
2. Sistema especial de ajuste para evitar holguras entre los tramos (en sus cuatro lados).
3. Doble polea de reenvío.
4. Pletinas protectoras para cubrir las poleas; evitando daños durante la manipulación y transporte de la torre e impidiendo que el cable se salga de las mismas.
La elevación de la carga se realiza mediante un cabrestante manual autofrenable de doble manivela.
Los tramos telescópicos de la torre se mantienen a la altura deseada simplemente dejando de accionar las manivelas; el mecanismo de freno actúa, bloqueando la carga en su sitio.
Su sistema de cabrestante con doble palanca permite elevar la carga con mayor rapidez y comodidad.
Los tramos se extienden mediante juegos de poleas con rodamientos y cable de acero galvanizado (Composición: 7×19+0) especialmente diseñado para la elevación de cargas.
La torre está provista de nivel de burbuja para facilitar su ajuste vertical.
Las torres de elevación ELC-775 están equipadas con un asa y cuatro ruedas giratorias con freno y rodamientos para facilitar su manejo y transporte.
Durante el transporte, sus cuatro patas se alojan en los cajetines de almacenaje y se bloquean mediante pomo y pletina para evitar marcar la pata.
Las dos manivelas del cabrestante se pueden desmontar para su transporte y almacenaje.
GUIL – Ficha Técnica ELC-775
GUIL – Certificado Torre de Elevación ELC-775
DETALLES QUE NOS CARACTERIZAN
Ref. ELC-775
Torre telescópica de elevación mecánica certificada para la elevación de cargas de hasta 270 kg a una altura máxima de 5,22 metros.
1. Sistema ASB Sistema de Seguridad de Bloqueo Automático
2. Sistema de seguridad. Poleas autolubricadas. Pintura Epoxi especial para exteriores.
3. Ajuste mecánico para quitar holguras en los tramos.
4. Estabilizadores rectangulares reforzados con discos cromados y caucho antideslizante. Nivel de burbuja para el ajuste vertical de la torre.
5. Cable especial antitorsión sobredimensionado 3/1 con alma de acero. Casquillo de refuerzo en el último tramo del elevador.
6. Cabrestantes Autofrenables. Certificados conformes a las normativas Europeas.
