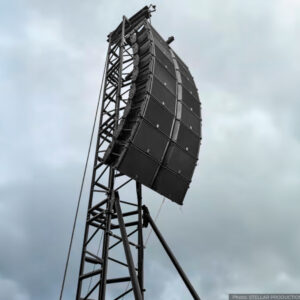

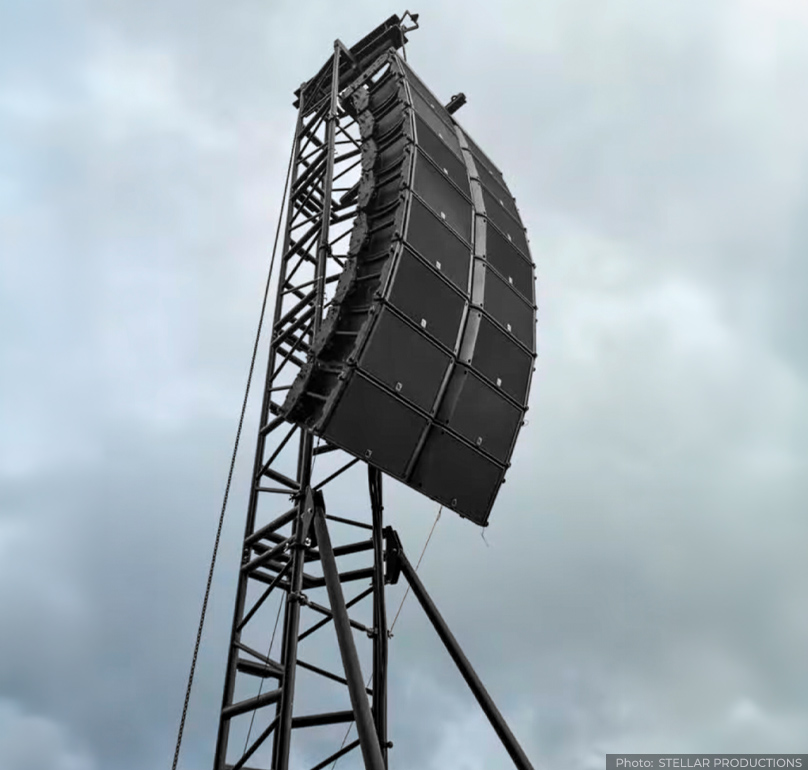

Torre para la elevación de equipos Line Array. Diseño Compacto

Ref. TMD-570

La Torre de Elevación Line Array TMD-570 es un diseño compacto y exclusivo de GUIL, especialmente creado para elevar sistemas Line Array de hasta 800 kg (1760 lb) a una altura máxima de 8 metros (26 ft 3 in) mediante motor. El departamento de ingeniería de GUIL ha diseñado una torre totalmente innovadora, certificada para su uso en exteriores, que puede ser operada por una sola persona, con tan solo dos minutos de ayuda de un compañero durante el montaje. Además de elevar el equipo de sonido y colocar la estructura de aluminio en su posición vertical de trabajo, la cadena del motor también actúa como tirante de refuerzo dotando a la torre de una gran solidez y resistencia. La TMD-570 viene equipado con una bolsa de cadena Ref. BLC-01 para almacenar la cadena del motor eléctrico.

TMD-570-RMS

Su cuidado diseño ofrece un rápido y sencillo montaje y uso.  La torre TMD-570 es extremadamente maniobrable, por lo que es fácil de transportar y almacenar, una unidad completa tiene un volumen de tan solo 3,68 m3.

Se suministra con la aplicación interactiva “TMD-570 APC” para su uso en exteriores, teniendo en cuenta las fuerzas máximas de viento permitidas según la normativa aplicable.

 ESPECIFICACIONESTMD-570
Altura Máxima de la torre:8,25 m
Altura Máxima de trabajo:8 m
Carga Máxima:800 kg
Material:Aluminio (aleación 6082-T6) y Acero
Altura Plegada:210 cm (Diseño único – compacto)
Volumen:3,68 m3 (94 x 187 x 210 cm). Todo en una pieza
Uso:EXTERIORES e Interiores
Certificado para su uso en exteriores:Según normativa DIN EN 13814
Verificada para una fuerza de viento: 8 Beaufort
Conforme a las Normativas:DGUV 17 & 18, DGUV Rule 115-002 (Antigua BGV-C1)
DIN EN 17206 (Reemplaza a DIN 56950-1), 2006/42/CE
Peso Neto:356 kg
Color:Negro
Herramienta interactiva:“TMD-570 APC” (Incluida)

Altura Máxima: 8 m / Carga Máxima: 800 Kg / Volumen: 3,68 m3

VIDEOS
DESCARGAS
  • UNA SOLUCIÓN INNOVADORA
  • TIEMPO Y ESFUERZO MÍNIMOS
  • ESTRUCTURA
  • CABEZAL
  • BASE – CONSTRUCCIÓN AVANZADA
  • SEGURIDAD

Cuando GUIL lanzó su primera torre compacta para Line Array en 2003 (modelo TMD-545), fue PIONERA en la industria, su gran popularidad se basó en su diseño innovador; reduciendo el espacio de almacenamiento y los tiempos de montaje. La torre Line Array TMD-570 sigue el innovador camino abierto por la torre TMD-545, atendiendo las necesidades del mercado que solicitan una torre compacta, pero con mayor altura y capacidad de carga.

MONTAJE RÁPIDO Y SENCILLO: Conocedores de los problemas a los que se enfrentan los técnicos para instalar sistemas de sonido de estas características para eventos al aire libre, GUIL ha diseñado la torre para PA TMD-570, que permite a un solo profesional elevar la estructura mediante un motor eléctrico de una manera rápida y sencilla.

El motor eléctrico está montado de tal manera que coloca en posición vertical el mástil de la estructura sin la necesidad de cuatro o cinco personas. El montador necesita solo dos minutos de ayuda de un colega para comenzar a elevar el mástil.

COMPACTA PARA ALMACENAMIENTO Y TRANSPORTE: Con su ingenioso diseño en un único bloque (sin piezas sueltas) y reducidas dimensiones de almacenamiento (3,68 m3), junto a su facilidad de transporte y manejo, la torre para la elevación de sonido TMD-570 tiene derecho a ser considerada como una de las estructuras más prácticas en el mercado. Un solo técnico puede mover el TMD-570 sobre sus ruedas, desde el camión hasta el lugar de montaje con total facilidad, utilizando el manillar para dirigirlo. ¡Eso es perfecto para ti! La torre TMD-570 es ideal para giras y espectáculos de temporada, así como para cualquier otro uso intermitente en el que se necesite una torre de gran altura y capacidad de carga y donde el espacio de almacenamiento también sea un factor importante.

Escenario-con-torres-TMD-570

DISEÑADO PARA EVENTOS AL AIRE LIBRE: La torre TMD-570 ha sido especialmente concebida para su uso en exteriores (aunque, naturalmente, también puede utilizarse en interiores), y se suministra con una aplicación interactiva, el “TMD-570 APC”, que ayuda al usuario a calcular la velocidad máxima admisible del viento, según la normativa aplicable de la UE (EN 13814), teniendo en cuenta el peso y la altura del line array a utilizar en cada ocasión.

MÁXIMA SEGURIDAD Y FIABILIDAD: Para GUIL lo más importante es fabricar productos que garanticen una máxima seguridad. Por ello, trabajamos únicamente con las soluciones tecnológicas más actuales y materiales de la más alta calidad para cumplir con los proyectos de nuestro departamento de ingeniería, y la torre TMD-570 es un claro ejemplo de esta regla. La resistencia y estabilidad certificadas de esta torre, concebida y construida para elevar 800 kg de equipos line array a 8 metros de altura, se consigue gracias a su inteligente diseño y construcción reforzada.

Montaje-TMD-570-escenario

La torre de rigging TMD-570 ha sido diseñada para que su montaje sea lo más rápido y fácil posible. Las patas delanteras de la torre están ensambladas en la base y pivotan para anclarse en su posición de trabajo. Los estabilizadores laterales se introducen en sus alojamientos y se fijan mediante pasadores magnéticos reforzados (Ref. RC-100/L).

Los trusses se ensamblan en el suelo para posteriormente, gracias al motor y al sistema de bisagra instalado en la base, elevan la estructura hasta su posición de trabajo sin ningún esfuerzo (todo el trabajo lo realiza el motor). De esta manera se garantiza una rápida y sencilla elevación y un posterior abatimiento de la estructura.

Las secciones de truss de la torre TMD-570 están diseñadas para ensamblarse horizontalmente, antes de unirse a las bisagras en la base de la torre y elevarse a su posición de trabajo con el motor (no incluido: recomendamos usar un motor de 1000 kg de capacidad de carga). A continuación, la torre se nivela con los husillos de doble paso y velocidad instalados en las patas y los estabilizadores laterales, junto con el nivel de burbuja instalado en la base. Este sistema garantiza un montaje y desmontaje rápido y sencillo de la torre, pudiéndose realizar únicamente por dos personas.

Los trusses de sección trapezoidal fueron creados por el departamento técnico de GUIL con el objetivo de conseguir un mástil de alta resistencia específico para uso en exteriores que, al mismo tiempo, fuera rápido de montar y ocupara el menor espacio posible con miras a almacenamiento y al transporte.

Montaje-TMD-570

SECCIONES DE TRUSS:  El mástil consta de cinco trusses de 1500 mm de longitud con diseño trapezoidal (400 mm x 650 mm x 600 mm), lo que permite apilar las secciones verticalmente en la base para su almacenamiento y transporte y se suministra tres brazos de refuerzo ajustables. Las secciones de la estructura de la torre han sido especialmente diseñadas por los ingenieros de GUIL para proporcionar la máxima resistencia, al mismo tiempo que se apilan juntas para el almacenamiento y el transporte para ocupar solo 3,68 m3 cuando se almacenan en su base con ruedas.

BARRAS DE REFUERZO: La torre en sí está equipada con dos riostras, que se aseguran a los trusses mediante dos abrazaderas y a las patas delanteras con soportes especialmente diseñados, formando una estructura fuerte y muy estable.

TRUSS-TMD-570-(1)-brazo  Detalle-TMD-570-trusses

Detalle-TMD-570-base-y-brazos
Torre-para-Line-Array-TMD-570

CABEZAL:  El cabezal consta de dos vigas de aluminio de 1290 mm de gran resistencia que en combinación con la inclinación de 5º de la estructura de truss, asegura el grado correcto de inclinación del sistema line array. El cabezal incorpora un silentblock de grandes dimensiones para protegerlo durante el montaje y desmontaje de la torre.

CABEZAL-TMD-570-(2)
Cabezal-TMD-570

DISEÑO ÚNICO: La base del TMD-570 es el resultado de un diseño revolucionario y una ejecución pionera, con el doble propósito de ser la base de la torre line array cuando está en uso y albergar todos los componentes de la torre en un solo bloque para su transporte y almacenamiento, evitando la pérdida de componentes. La base (con unas dimensiones de tan solo 940×1865 mm) está provista de protectores de nylon fabricados a medida para evitar daños por ralladuras o golpes y mantener tu torre TMD-570 en perfecto estado, y también dispone de un nivel de burbuja para ayudar en el proceso de nivelación de la torre durante el montaje.

ANCLAJE DEL MOTOR: Para el motor, GUIL ha creado un soporte especial que encaja debajo de la base para el transporte y el almacenamiento, pero se extrae para formar un punto de anclaje para la cadena, creando un brazo que proporciona una máxima resistencia y estabilidad durante el proceso de elevación y posterior uso de la torre.

PATAS Y ESTABILIZADORES: Están provistas de dos patas extraíbles y de dos estabilizadores laterales que se alojan en la base y se despliegan durante el uso de la torre. Las cuatro unidades están provistas de husillos niveladores con rosca de doble paso para trabajos de esfuerzo máximo, con pomos de diseño ergonómico de nylon inyectado muy resistentes a impactos y de discos antideslizantes diseñados para un perfecto agarre a todo tipo de superficies. Las patas y los estabilizadores laterales brindan una máxima estabilidad y resistencia a la torre de Line Array TMD-570.

Detalle TMD-570 base

TRANSPORTE: Para facilitar su transporte la base está equipada con cuatro ruedas de grandes dimensiones (150 mm) giratorias con freno, lo que hace que el TMD-570 sea muy maniobrable, y un manillar para dirigirla. Un solo técnico puede mover la base con todos los componentes del TMD-570 donde sea necesario. Una sola persona moviendo una torre line array completa para elevar 800 kg a 8 metros de altura: ¿quién puede resistirse a eso?

Detalle-TMD-570-base-patas
Torre-para-Line-Array-TMD-570-(2)
Torre-para-Line-Array-TMD-570-7
TMD-570-Seminardnerds
TMD-570: SEGURIDAD EN LA ELEVACIÓN DE EQUIPOS DE LINE ARRAY DE 800 KG

La torre de rigging TMD-570 cumple con los requisitos de seguridad de acuerdo con las siguientes Normas y Reglamentos:

▪ Directiva 2006/42/CE relativa a las máquinasSELLO EXPO ENGENIEERING+EN13814
▪ DIN EN 13814
▪ DIN EN 17206 (Reemplaza DIN 56950-1)
▪ DGUV Reglamentos 17 y 18
▪ DGUV Norma 115-002

Torre-para-Line-Array-TMD-570-Seminardnerds
TMD-570: SEGURIDAD EN LA ELEVACIÓN DE EQUIPOS DE LINE ARRAY DE 800 KG

La torre de rigging TMD-570 cumple con los requisitos de seguridad de acuerdo con las siguientes Normas y Reglamentos:

▪ Directiva 2006/42/CE relativa a las máquinas
▪ DIN EN 13814
▪ DIN EN 17206 (Reemplaza DIN 56950-1)
▪ DGUV Reglamentos 17 y 18
▪ DGUV Norma 115-002

SELLO EXPO ENGENIEERING+EN13814
