Truss cuadrado reforzado de 40 x 40 cm (espesor: 3 mm)

Ref. TQN400XL

Truss cuadrado reforzado de aluminio de 40 x 40 cm con sistema de conexión rápida ref. UTR-10 que garantiza un perfecto ajuste de las uniones ensambladas. Los trusses se suministran completos con los sistemas de unión necesarios para su montaje (4 juegos UTR-10: 4 biconos, 8 pasadores cónicos y 8 pasadores de seguridad “R”)

El truss de sección cuadrada ref. TQN400XL con tubos principales de Ø 50 mm con 3 mm de pared, está fabricado en aluminio extruido aleación EN-AW 6082 T6, para garantizar la máxima seguridad y resistencia.

Podemos personalizar los trusses mediante pintura en polvo al horno (Powder coatings), para que la estructura de truss tenga el color que necesite cada proyecto.

Los trusses cuadrados TQN400XL combinan ligereza con resistencia; realizando funciones tanto decorativas como de carga. Estas características garantizan una máxima seguridad para el montaje y el equipamiento de:

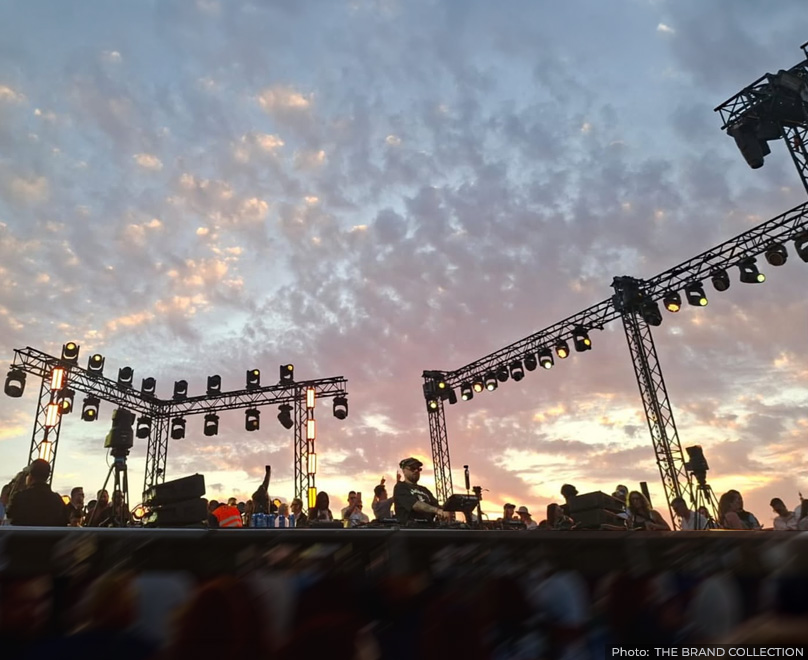

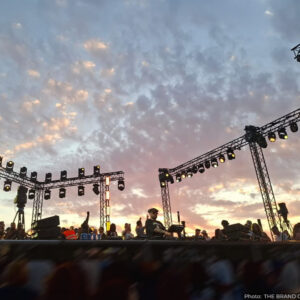

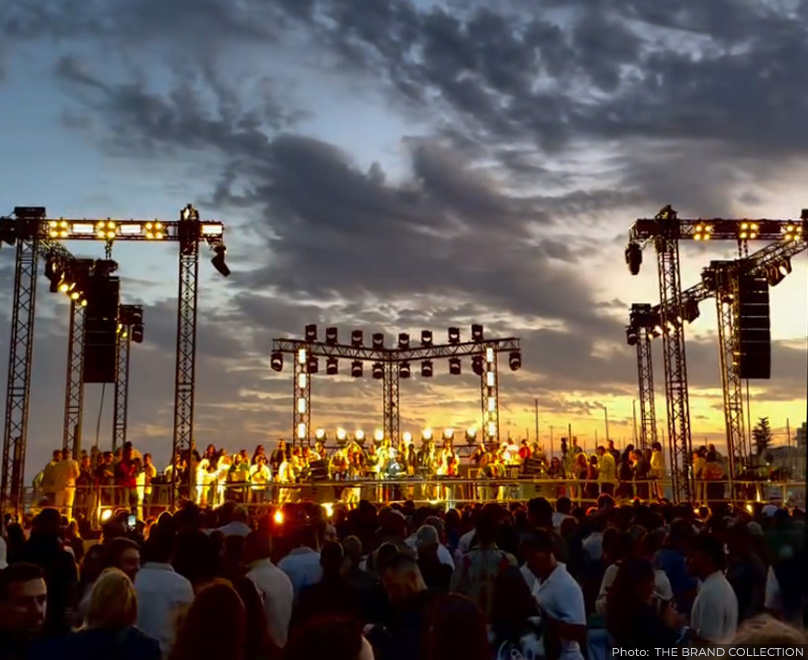

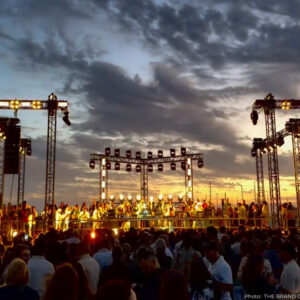

Eventos y Escenarios
Stands de ferias y Photocalls
Teatros y Museos
Auditorios, clubs y Discotecas
Decoración de interiores y locales comerciales
Palacio de congresos y Centros de exposiciones

ESPECIFICACIONES	TQN400XL
Medida exterior:	40 x 40 cm
Longitudes estándar:	50 – 100 – 200 y 300 cm
Tubos principales:	Ø 50 x 3 mm
Traviesas:	Ø 25 x 2 mm
Conectores:	UTR-10 (incluidos)
Material:	Aluminio
Aleación:	EN-AW 6082 T6

Incluye conectores ref. UTR-10

DESCARGAS

En GUIL fabricamos las siguientes medidas estándar:

TQN400XL-500: 40 x 40 x 50 cm Peso neto unitario: 6,40 kg
TQN400XL-1000: 40 x 40 x 100 cm Peso neto unitario: 9,55 kg
TQN400XL-2000: 40 x 40 x 200 cm Peso neto unitario: 16,45 kg
TQN400XL-3000: 40 x 40 x 300 cm Peso neto unitario: 22,25 kg

Los trusses TQN400XL se han diseñado y fabricado para proporcionar la máxima calidad y fiabilidad, cumpliendo los requerimientos de seguridad y resistencia de las siguientes normativas europeas:

► EN 17115 Tecnologías del entretenimiento. Especificaciones para el diseño y la fabricación de trusses de acero y aluminio.
► EN 1090-1 Ejecución de estructuras de acero y aluminio. Parte 1: Requisitos para la evaluación de la conformidad de los componentes estructurales.
► EN 1090-3 Ejecución de estructuras de acero y aluminio. Parte 3: Requisitos técnicos para las estructuras de aluminio.

EN 1990 Eurocódigos. Bases de cálculo de estructuras.
EN 1991-1-1 Eurocódigo 1: Acciones en estructuras.
EN 1993-1-1 Eurocódigo 3: Proyecto de estructuras de acero.
EN 1999-1-1 Eurocódigo 9: Diseño de estructuras de aluminio.

En GUIL fabricamos una amplia gama de accesorios para nuestros trusses cuadrados TQN400XL.

Estos accesorios y adaptadores permiten completar cualquier estructura que se desee configurar:

► Cubos de 6 caras
► Bases para suelo, pared y para Tótems
► Adaptadores y conectores

► Abrazaderas y Garras
► Eslingas
► Polipastos manuales y cabrestantes
