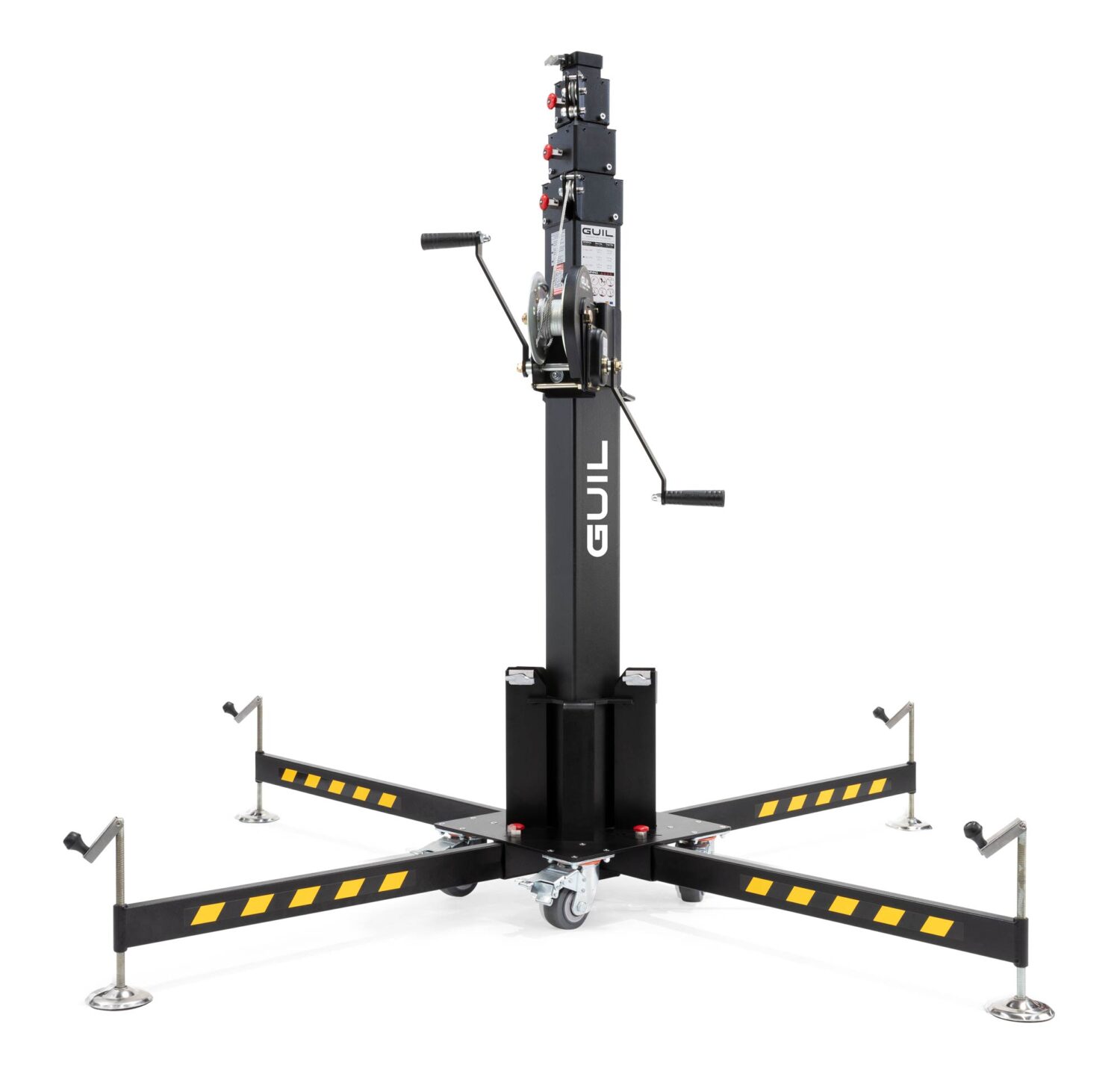

Elevador – Carga superior
El elevador de carga ref. ELC-775 está diseñado para una carga de hasta 270 Kg a una altura máxima de 5,22 m.
| ESPECIFICACIONES | ELC-775 |
| Altura máxima | 5,22 m |
| Carga Máxima | 270 kg |
| Altura Mínima de carga | 1,77 m |
| Carga Mínima | 25 kg |
| Medidas Plegado | Altura: 1.77 m – Base: 45 x 45 cm |
| Medidas Transporte | Altura: 1.77 m – Base: 47 x 48 cm |
| Patas con husillos regulables | Para ajustar su altura y salvar desniveles |
| Peso Neto | 100 Kg |
| Superficie de Trabajo | Ø 223 cm |
| Ruedas en la base (para su transporte) | 4 Ruedas giratorias con freno y rodamientos Sujeción mediante pletina con 4 tornillos |
| Seguridad | Sistema ASB (Sistema de Bloqueo Automático) |
| Material | Acero |
| Adaptadores | Ø 55 mm (macho) |
| Cabrestante | Autofrenable con doble manivela |
| Conforme a la Normativa: | Directiva de máquinas: 2006/42/CE |
MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
Elevador de Carga ELC-775 está diseñado para una carga de hasta 270 Kg a una altura máxima de 5,22 m.
Tramos
La torre elevadora está compuesta por 4 perfiles/tramos de acero de alta resistencia con acabado en pintura epoxy especial para exteriores. Su acabado nos permite el montaje de la torre elevadora en exteriores, garantizando su buen mantenimiento y evitando la oxidación de sus piezas.
Los tramos están equipados con:
a.-Casquillo sobredimensionado soldado en su terminal para un mayor refuerzo del mismo.
b.-Sistema especial de ajuste para evitar holguras entre los tramos (en sus cuatro lados).
c.-Doble polea de reenvío.
d.-Pletinas protectoras para cubrir las poleas; evitando daños durante la manipulación y transporte de la torre e impidiendo que el cable se salga de las mismas.
e.-El último tramo está provisto de un casquillo de refuerzo con pomo metálico de diseño ergonómico.
Base
Base compacta de 45 x 45 cm especialmente diseñada para permitir el acceso de la torre en espacios reducidos.
La torre está equipada con cuatro patas desmontables dotadas de husillos niveladores de doble paso (mayor velocidad), con discos antideslizantes de acero cromado y caucho inyectado que garantiza un perfecto ajuste a todo tipo de superficies.
La elevación de la carga se realiza mediante un cabrestante manual autofrenable de doble manivela.
Una vez se alcanza la altura deseada, al dejar de accionar las palancas del cabrestante, su mecanismo de freno empieza a actuar, evitando el retroceso y paralizando la carga.
Los tramos se extienden mediante juegos de poleas con rodamientos y cable de acero galvanizado (Composición: 7×19+0) especialmente diseñado para la elevación de cargas (DIN 3060).
La torre está provista de nivel de burbuja para facilitar su ajuste vertical
Nota: Los tramos telescópicos se fijan a la altura deseada mediante seguros de bloqueo (imprescindibles durante su utilización).
√ Ahorro de tiempo, por tanto, aumento de la productividad.
√ Máxima estabilidad, seguridad y resistencia.
√ Dimensiones reducidas – Máxima maniobrabilidad – Sencilla carga en vehículos.
√ Rápido y sencillo montaje sin necesidad de herramientas. Por lo que no existen partes sueltas.
√ Con un cabrestante autofrenable de doble manivela, así que evita el retroceso y paraliza la carga a la altura deseada.
√ Diseño ligero y compacto para un fácil manejo hasta su lugar de trabajo. Lo cual hace que sean manipulables por un solo operario.
√ Construcción compacta, por lo que permite maniobrar en lugares reducidos.
√ Instalaciones industriales y domésticas. Para usos tanto en interiores como en exteriores. Máxima funcionalidad.
√ Fabricación española. Así que, en caso de necesidad, hay disponibilidad inmediata de repuestos y accesorios.
√ Fabricados con las tecnologías más avanzadas pasando rigurosos controles de calidad. Así pues, cumpliendo con las normativas alemanas y con las directivas europeas de la CE.
La torre elevadora Ref. ELC-775 está provista de dos sistemas de seguridad; garantizando una máxima fiabilidad durante el proceso de elevación y descenso de cargas:
1- Cabrestante Autofrenable de doble manivela
El sistema autofrenable del cabrestante evita el retroceso y paraliza la carga a la altura deseada; una vez se alcanza la altura deseada, al dejar de accionar las palancas del cabrestante, su mecanismo de freno empieza actuar, evitando el retroceso y paralizando la carga.
2- Sistema ASB (Sistema de Seguridad de Bloqueo Automático)
Mecanismo de cremallera con pasadores de seguridad. En caso extremo de rotura de cable el sistema bloquearía de inmediato el tramo de la torre, evitando cualquier desplazamiento de la carga.
La construcción de este elevador se efectúa con los más avanzados equipos de soldadura que garantizan la máxima seguridad y resistencia, cumpliendo en todo momento con los requerimientos de solidez, maniobrabilidad y ligereza necesarios para la elevación de cargas.
Las Torres elevadoras ELC-775 cumplen con las exigencias de seguridad según las siguientes normas y reglamentos:
– DGUV Regulation 17 & 18
– DGUV Rule 115-002
– DIN 56950-1
– 2006/42/CE
MUY IMPORTANTE: LAS TORRES ELC NO ESTÁN FABRICADAS PARA LA ELEVACIÓN DE PERSONAS.
La torre está provista de cuatro ruedas giratorias de gran resistencia para facilitar su manejo y transporte. Las ruedas están fijadas a la base mediante chapa de acero, con cuatro tornillos por rueda; de esta manera se garantiza máxima fijación incluso en trabajos donde se requiera mover la torre por suelos irregulares.
Las torres ELC-775 están equipadas con un asa para facilitar su transporte.
El diseño compacto del elevador permite un cómodo y sencillo manejo hasta su lugar de trabajo. Un solo técnico puede transportar y manipular un elevador ELC-775, ahorrando tiempo y aumentando la productividad.
ASB System: Es un sistema de Seguridad de Bloqueo Automático.
Cabrestantes Autofrenables. Certificados conformes a las normativas Europeas.
Sistema de seguridad. Poleas autolubricadas. Pintura Epoxy especial para exteriores.
Ajuste mecánico para quitar holguras en los tramos.
Estabilizadores rectangulares reforzados con discos cromados y caucho antideslizante. Nivel de burbuja para el ajuste vertical de la torre.
Cable especial antitorsión sobredimensionado 3/1 con alma de acero. Casquillo de refuerzo en el último tramo del elevador.
Elevador de Carga ELC-775 está diseñado para una carga de hasta 270 Kg a una altura máxima de 5,22 m.
-
