Elevador – Carga desde suelo
Elevador de carga fabricado en aluminio y acero, desarrollado para elevar cargas de hasta 170 kg a una altura máxima de 4,10 metros.
Su diseño compacto, su fácil manejo (sin necesidad de utilizar ningún tipo de herramienta) y su ilimitado número de aplicaciones, convierten al elevador TORO A-102/C en un complemento muy útil para multitud de trabajos.
ESPECIFICACIONES | TORO A-102/C |
Altura de trabajo (horquillas subidas) | 4,10 m |
Altura de trabajo (horquillas bajadas) | 3,80 m |
Carga Máxima | 170 kg |
Altura Plegada | 1,75 m |
Altura de Carga Mínima | 32 cm |
Seguridad: | Sistema IPB (Freno Pendular Interno) + Sistema MSU |
Cabrestante | Doble manivela |
Transporte | Provisto de 8 ruedas |
Empuñadura abatible con ruedas | Si. Transporte horizontal y carga en vehículos |
Medidas Plegada | 64 x 64 x 175 cm |
Material | Aluminio (Aleación 6082-T6) y Acero |
Conforme a las Normativas: | 2006/42/CE |
Peso Neto | 85 Kg |
Nº de Tramos | 3 (Ancho de perfil: 135 mm) |

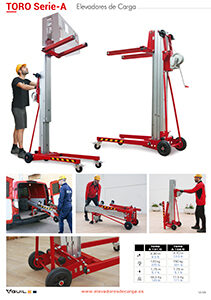

MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
- ACCESORIOS
- UTILIDADES

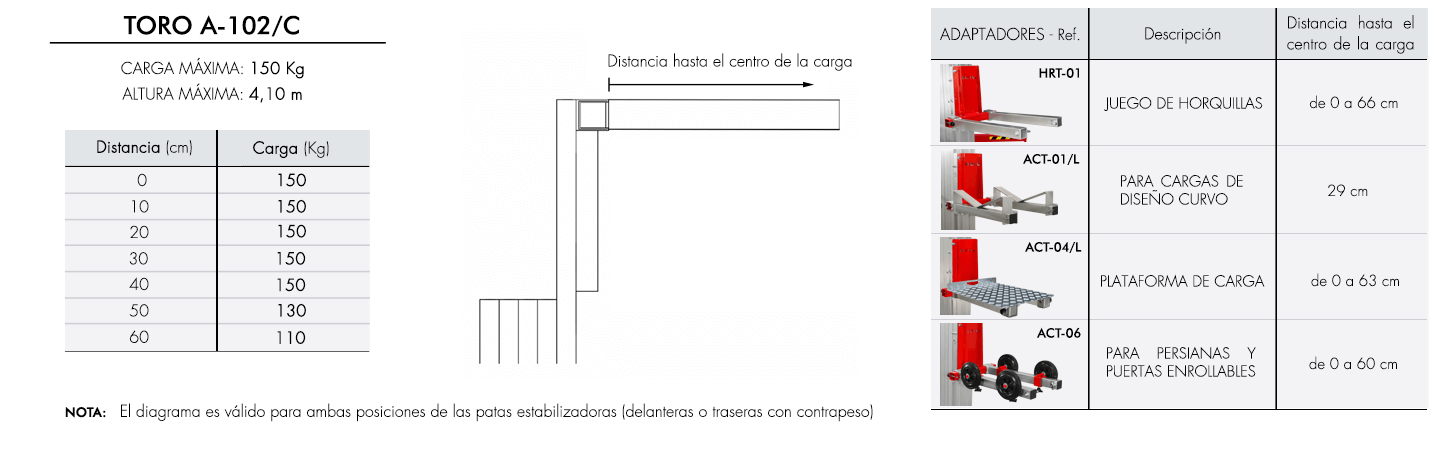

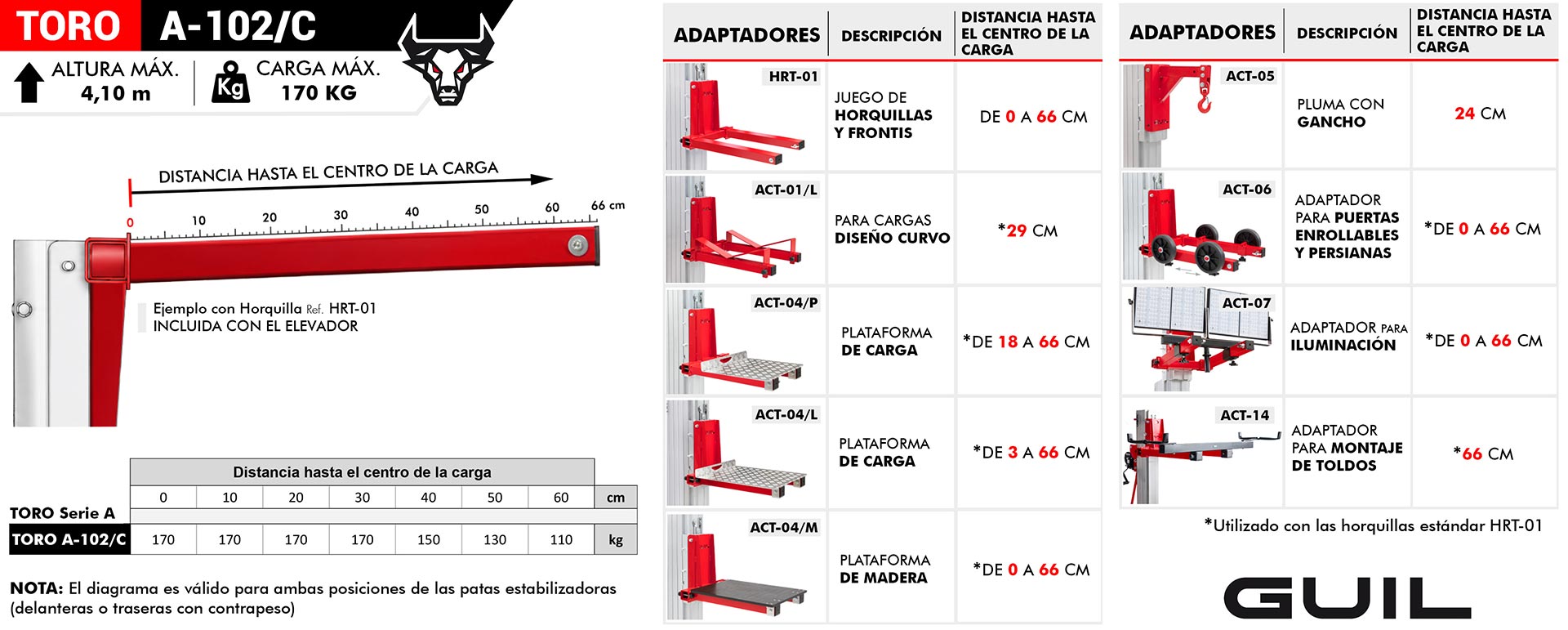

- DIAGRAMA DE CARGAS
- DESCRIPCIÓN
- ESPECIFICACIONES
- SEGURIDAD
- COMPONENTES
- TRANSPORTE

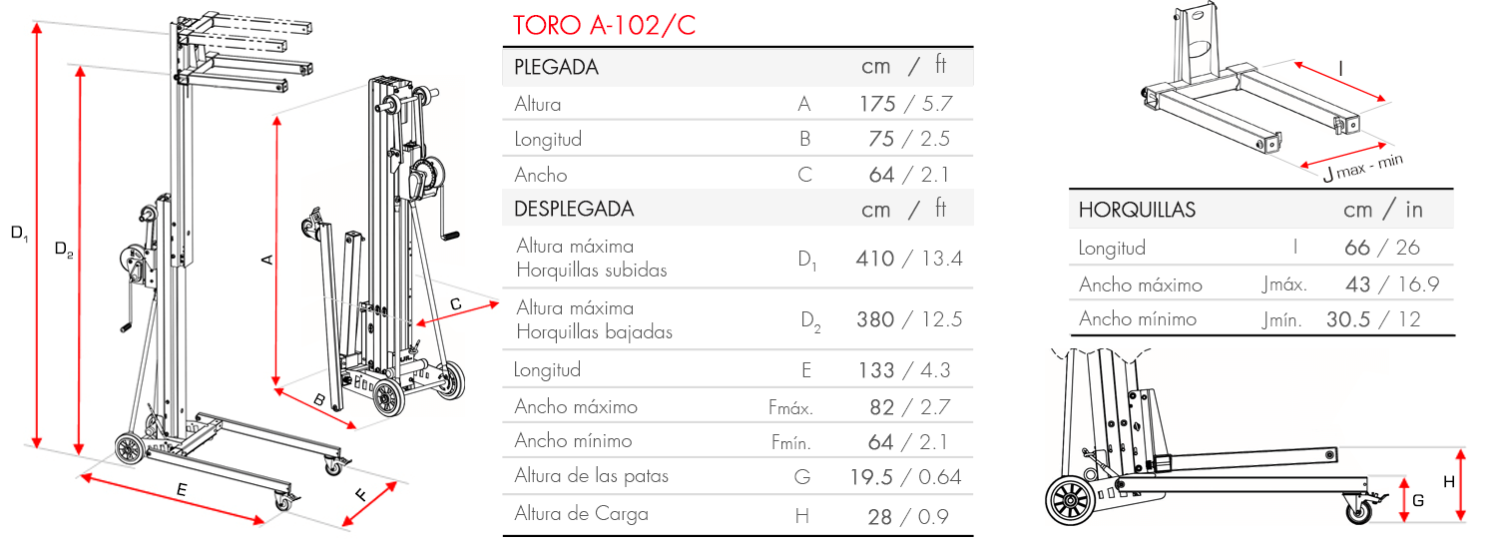

- MEDIDAS

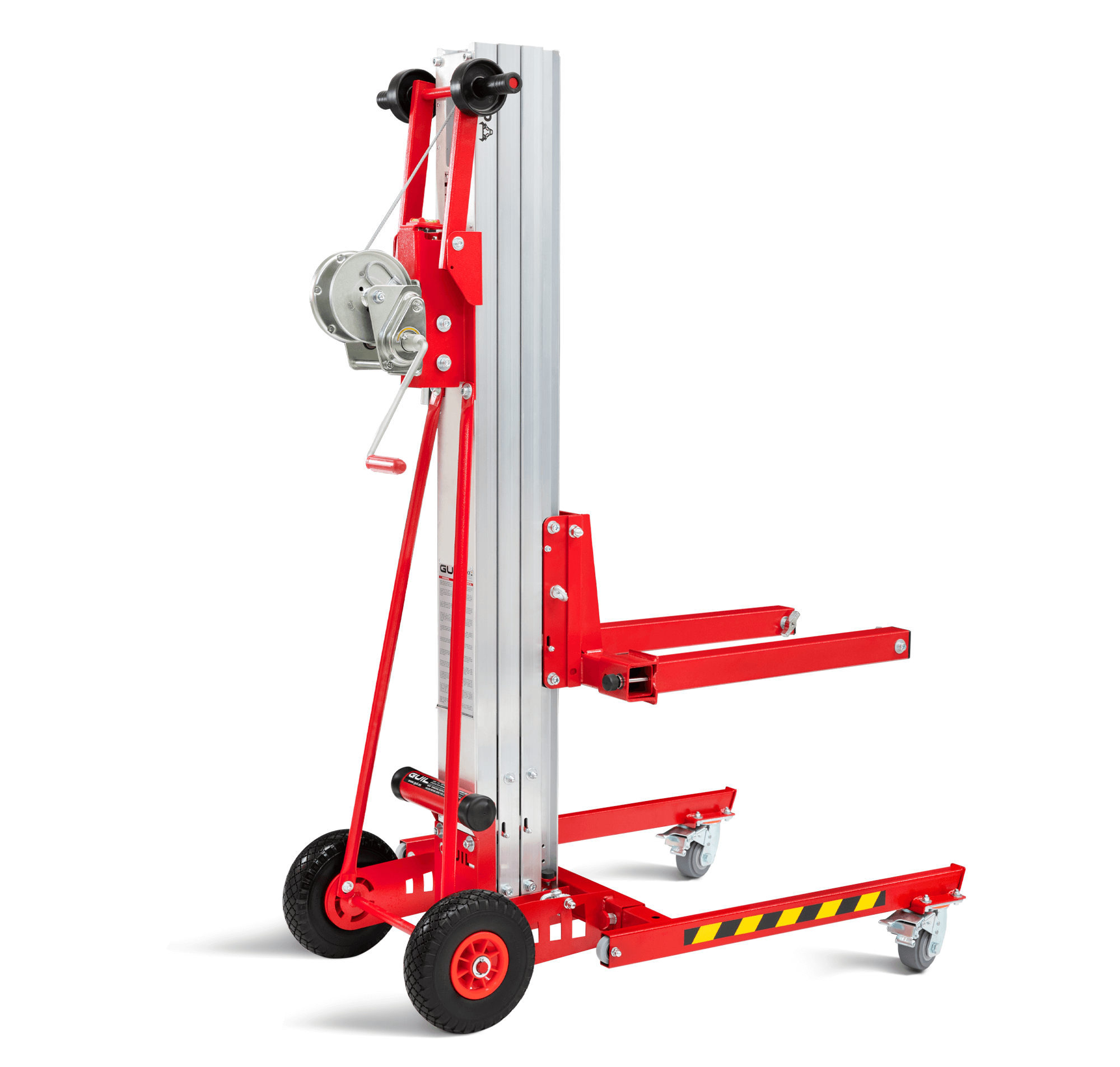

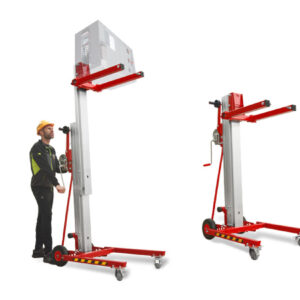

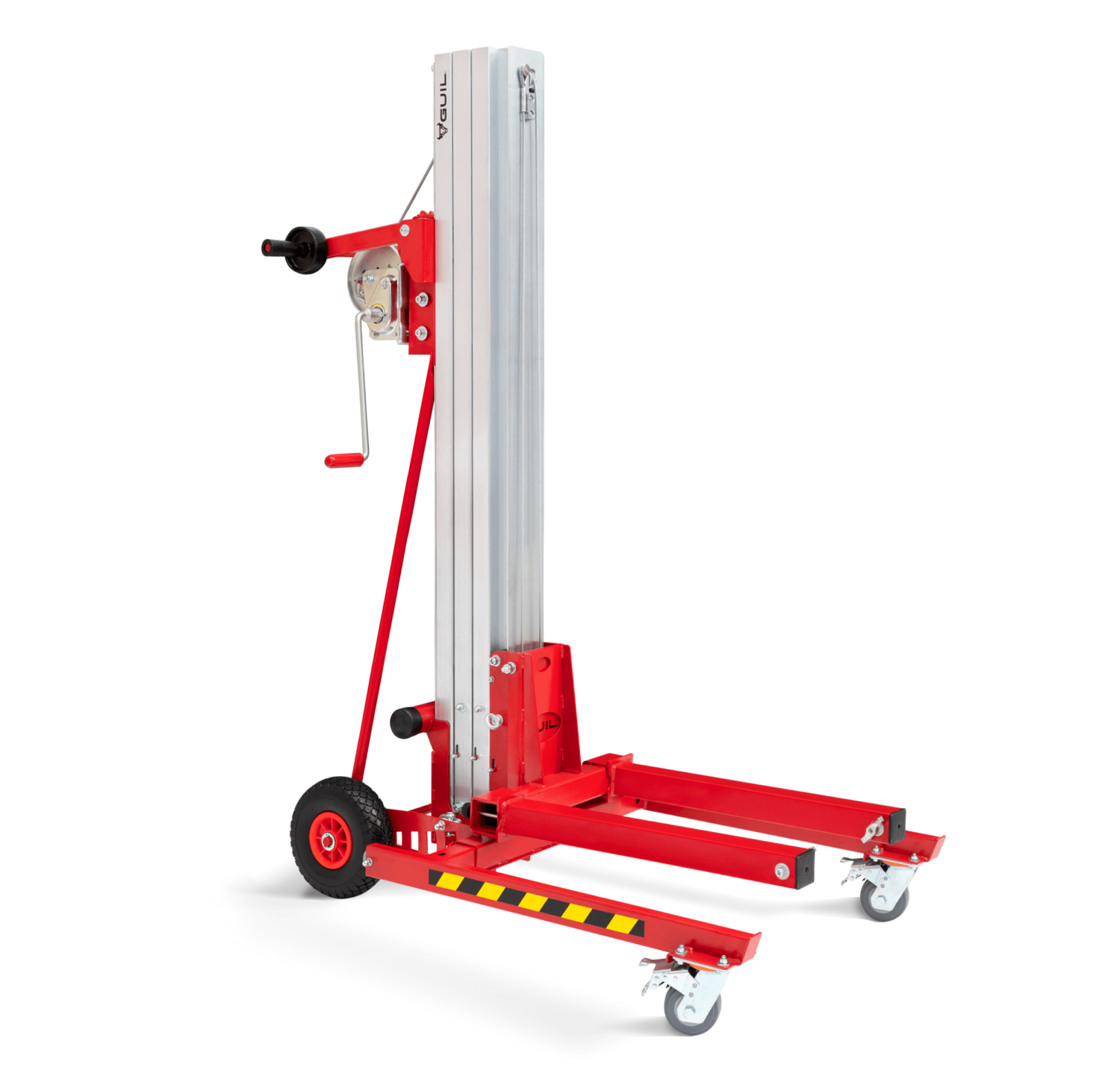

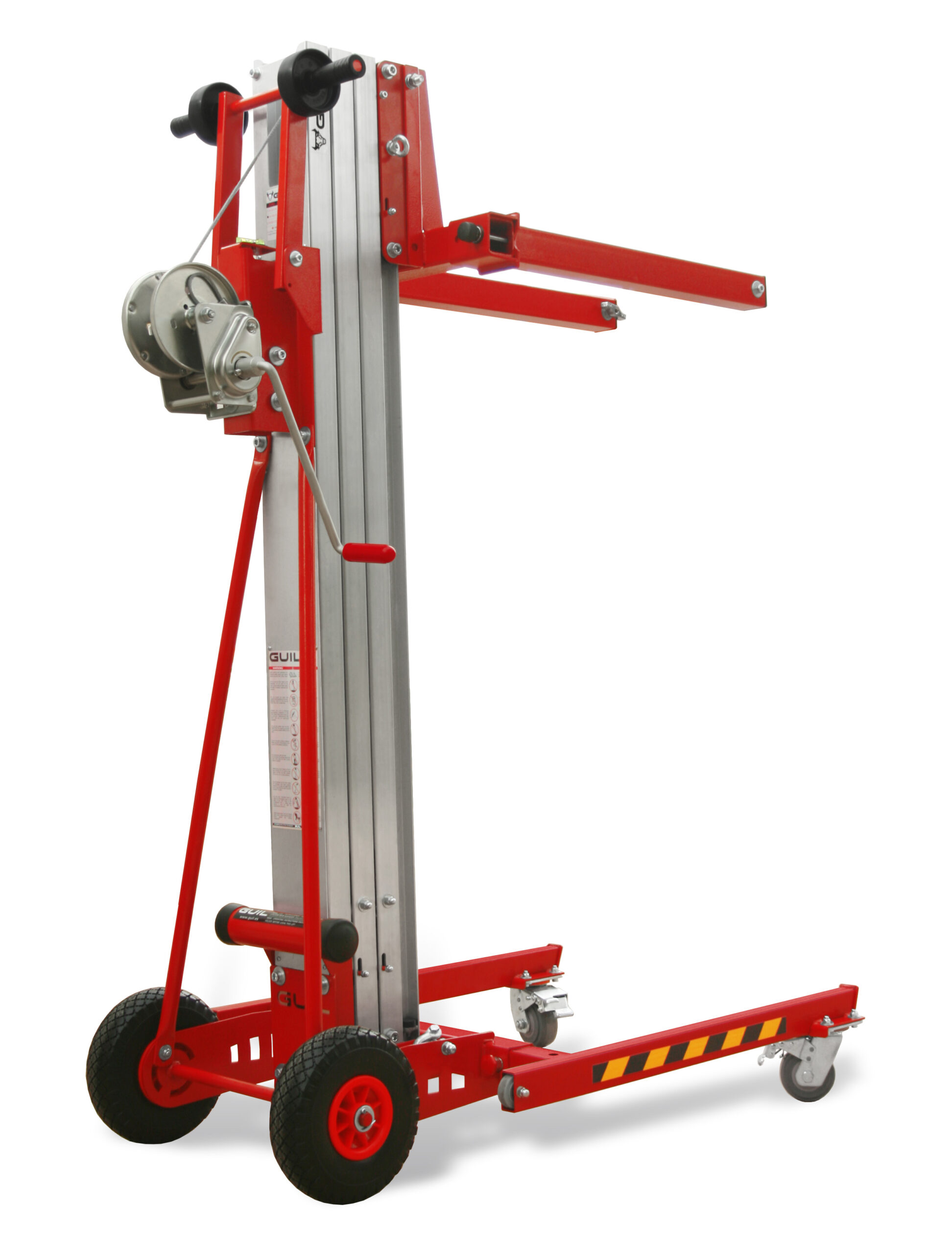

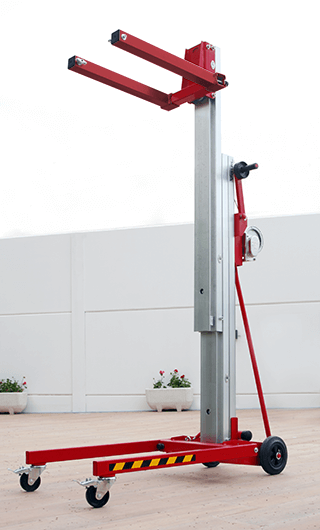

El Elevador TORO A-102/C, de diseño robusto y ligero gracias a sus componentes, está certificada para la elevación de cargas de hasta 170 kg a una altura máxima de 4,10 metros.
Su diseño compacto, con una altura plegada de tan 1.75 m permite su transporte en pequeños vehículos.

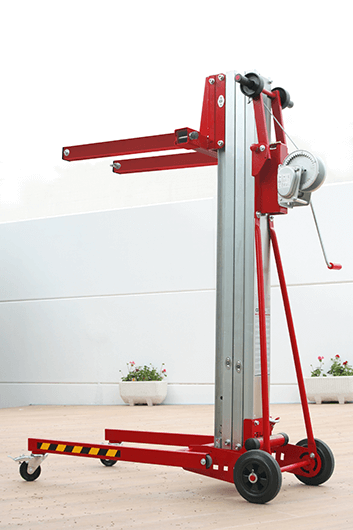

El Elevador de carga, provisto de 3 perfiles de aluminio extensibles mediante juegos de poleas, se suministra con todos los componentes y accesorios necesarios para su utilización.
El Elevador se suministra con un cabrestante autofrenable de doble manivela, que evita el retroceso y paraliza la carga a la altura deseada (cuando se dejan de accionar las manivelas del cabrestante, el freno actúa deteniendo la carga).
Las palancas/manivelas del cabrestante son desmontables, eliminando el riesgo de manipulación de la torre y reduciendo el espacio de transporte y almacenaje de la grúa de elevación.

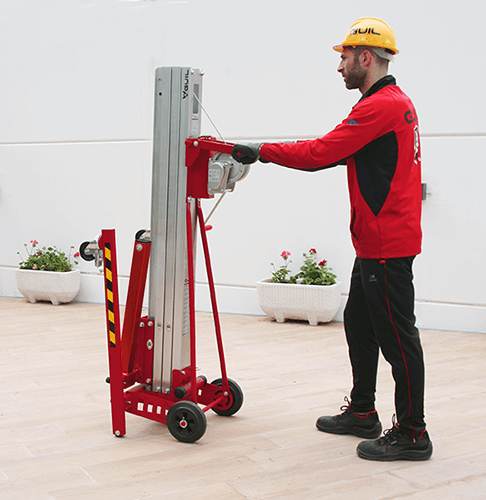

Gracias al sistema especial para su carga en vehículos, sus reducidas dimensiones, la cómoda colocación de la carga a elevar y a su rápido montaje, esta grúa es considerada como una de las más funcionales del mercado.

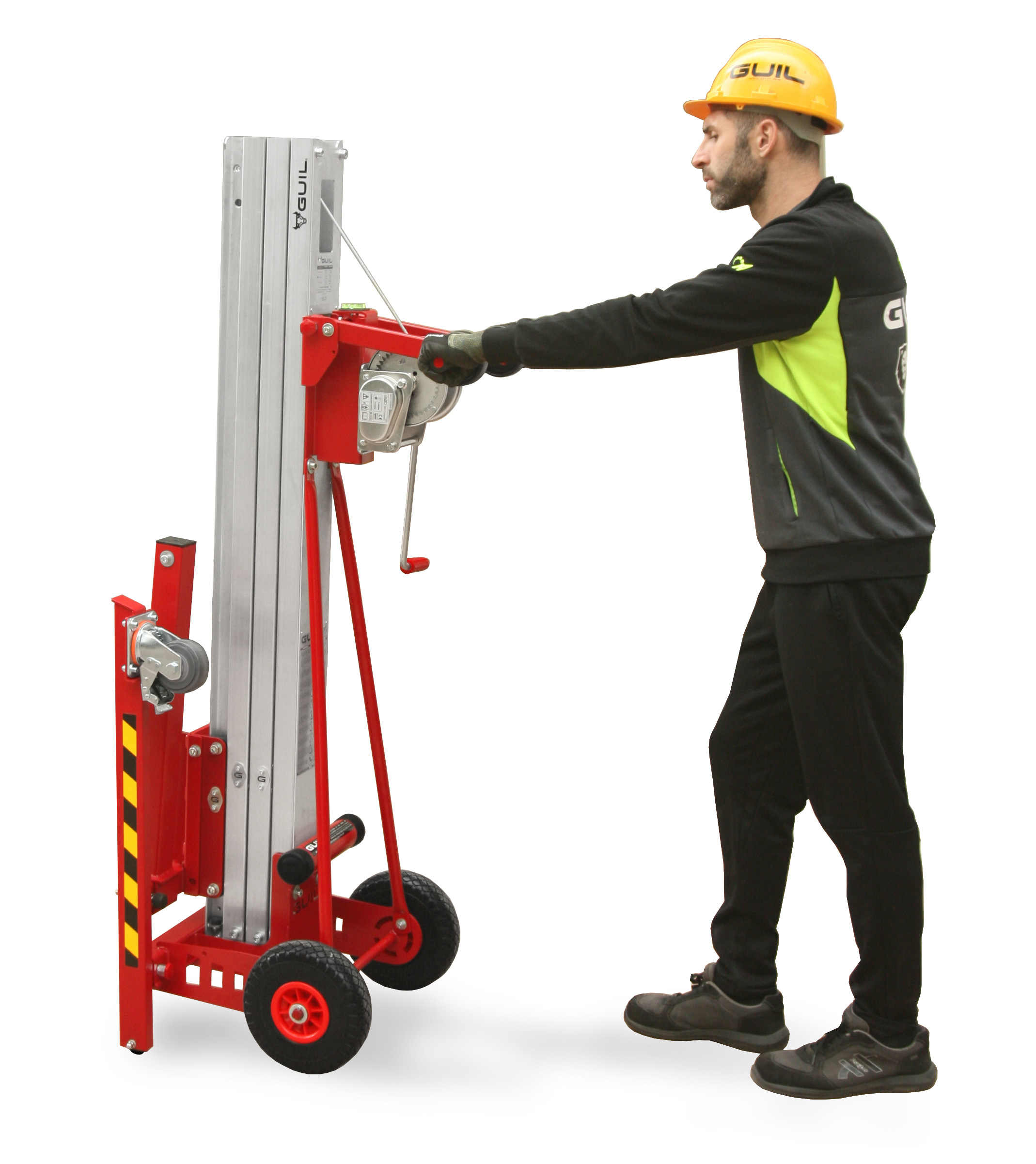

– Elevador TORO A-102/C, robusto y ligero, diseñado para agilizar multitud de trabajos.
– Ofrece máxima estabilidad, seguridad y resistencia.
– Manejable por un solo operario. Ahorro de tiempo = Aumento de la productividad.
– Diseño compacto para un fácil manejo y almacenaje. Acceso por pasillos y puertas simples (de una sola hoja).
– Rápido y sencillo montaje sin necesidad de herramientas. No existen partes sueltas.
– Para una rápida, cómoda y segura elevación de la carga, el elevador está provisto de un cabrestante autofrenable, que evita el retroceso y paraliza la carga a la altura deseada.
– El elevador está provisto de pasadores de seguridad de neodimio imantado (evitando así su pérdida).
– Fabricación 100% española, en nuestras instalaciones de L’Alcúdia (Valencia)
– Máxima funcionalidad; en GUIL fabricamos una amplia gama de accesorios y adaptadores para dar al elevador múltiples utilidades.
– Se puede utilizar en instalaciones industriales y domésticas, tanto en interiores como en exteriores.
– Elevador FULLY EQUIPPED. Se suministra con todos los componentes y accesorios necesarios para su utilización (Nota: adaptadores ref. ACT no incluidos). Provisto de serie con:
– Horquillas ajustables, desmontables y reversibles.
– Patas desmontables
– 8 Ruedas para su transporte en vertical, horizontal y su carga en vehículos.
La fabricación de los elevadores TORO A-102/C, se efectúa con la tecnología más avanzada, seleccionando cuidadosamente los materiales empleados y controlando la calidad de todos sus componentes durante su fabricación. Con ello se garantiza una máxima seguridad y firmeza; cumpliendo en todo momento con los requisitos de solidez, resistencia, firmeza y maniobrabilidad, necesarios para una segura elevación de cargas.
Está provisto de dos sistemas de seguridad que garantizan una máxima fiabilidad durante el proceso de elevación y descenso de cargas:
Cabrestante Autofrenable de doble manivela
El sistema autofrenable del cabrestante evita el retroceso y paraliza la carga a la altura deseada; una vez se alcanza la altura deseada, al dejar de accionar las palancas del cabrestante, su mecanismo de freno empieza actuar, evitando el retroceso y paralizando la carga a la altura deseada.
Sistema IPB
Sistema de Freno Pendular Interno (IPB): Sistema extra de seguridad compuesto por un mecanismo pendular interno, que se activa automáticamente en cada tramo cuando éste sufre una pequeña velocidad de caída y se desbloquea mediante la activación de un gatillo que posee cada tramo (Sistema MSU).
Sistema MSU
Sistema de Desbloqueo de los tramos (MSU): Cada tramo está equipado con un gatillo que permite desbloquear los tramos cuando el sistema de freno pendular ha actuado.
Los Elevadores de carga TORO A-102/C cumplen con las exigencias del Sistema de Seguridad y Calidad según los Reglamentos Europeos recogidos en la Norma 2006/42/CE.
MUY IMPORTANTE:
> LAS GRÚAS TORO NO ESTÁN FABRICADAS PARA LA ELEVACIÓN DE PERSONAS.
> Para su uso en exteriores, se debe asegurar el elevador mediante cables, eslingas, cadenas, etc. para evitar cualquier movimiento imprevisto a consecuencia de las condiciones climáticas.

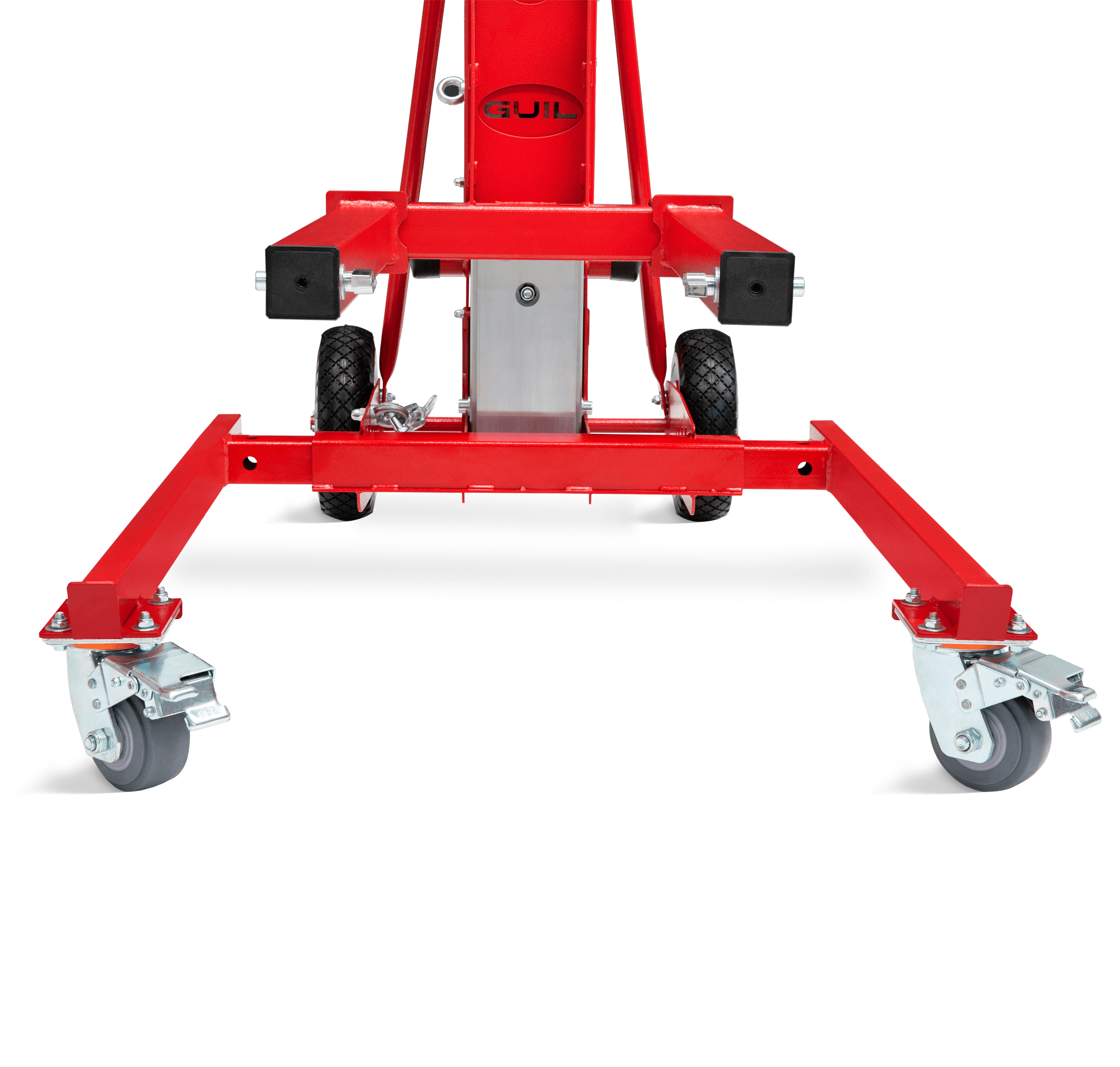

BASE
Base compacta fabricada en acero de alta resistencia, con acabado en pintura texturada epoxy con doble tratamiento para su uso en exteriores.
Su base es regulable en dos posiciones para una mayor estabilidad del elevador y para realizar trabajos en espacios reducidos.

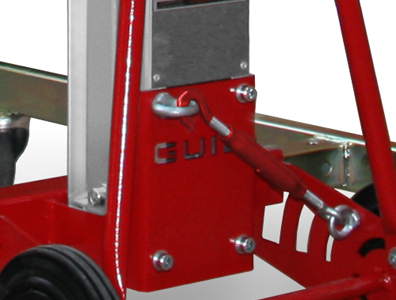

– La base incorpora dos refuerzos de acero, los cuales tienen una doble función:
1. Ofrecer una mayor resistencia estructural.
2. Proteger los perfiles de aluminio
HORQUILLAS
Los elevadores TORO A-102/C están equipados de serie con horquillas de acero reforzadas de 660 x 60 x 60 mm, con pasadores imantados para un rápido montaje y evitar su pérdida.
Las horquillas tienen 3 características fundamentales:
– Diseño reversible: permite la colocación de las horquillas en dos posiciones diferentes, ganando altura y consiguiendo un mejor posicionamiento de la carga.
– Diseño ajustable; para colocar diferentes tamaños de cargas.
– Diseño desmontable; para un cómodo transporte y almacenamiento del Elevador.
PERFILES
Elevador equipado con 3 perfiles fabricados en aluminio de alta resistencia, extensibles mediante juegos sobredimensionados de poleas con rodamientos y cable de acero galvanizado de gran resistencia y flexibilidad (especialmente diseñado para la elevación de cargas).
Pletina de acero sobredimensionada en forma de “U” para la sujeción de los perfiles de la torre (mástil) a la base.
La base dispone de un seguro regulable que bloquea los perfiles durante el transporte en horizontal del Elevador.
Los Elevadores TORO A-102/C, provistos de serie con 8 ruedas, están diseñados para poder ser transportados tanto en posición vertical como en horizontal:
Para su transporte en vertical:
– Cuando la base está plegada se manipula tipo carretilla (utilizando las dos ruedas fijas de la base (Ø260mm).
– Cuando la base está abierta se transporta fácilmente gracias a las dos ruedas de la base y las dos ruedas giratorias con freno (Ø100mm) ubicadas en las patas.
Para su transporte en posición horizontal y una cómoda y rápida carga en vehículos:
– 2 ruedas (Ø100mm) posicionadas en la empuñadura (de diseño abatible), que a su vez protegen elevador de posibles golpes.
– 2 ruedas (Ø260mm) posicionadas en la base, cuya función es la de facilitar el volqueo horizontal de la torre.
Nota: Las ruedas de los elevadores están diseñadas para suelos delicados (no marcan).
DETALLES QUE MARCAN LA DIFERENCIA
Elevadores TORO SERIE A-102/C (carga máxima de 170 kg a una altura de 4,10 m)
* Cabrestante autofrenable de doble manivela. Certificado conforme las normativas europeas.
* Horquillas reversibles para añadir más altura. Ajustables y desmontables para un mejor transporte y almacenamiento.
* Empuñadura abatible con ruedas.
* Ruedas de gran tamaño (Ø260 mm) para facilitar su transporte. Con banda de rodadura de gama elástica para no marcar en suelos delicados.
* Mayor tramo de seguridad para máxima resistencia. Evita efecto caña de pescar.

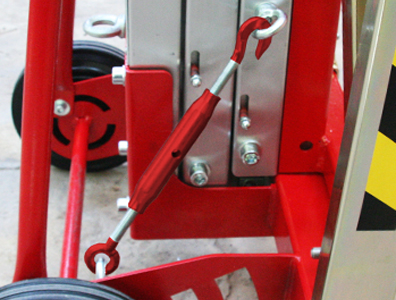

* Equipados con 2 estabilizadores de refuerzo para una máxima resistencia.
* Patas desmontables y ajustables provistas de ruedas giratorias con freno (Ø 100 mm) – no marcan.
* Perfiles de Aluminio de máxima resistencia. Cable galvanizado especial con alma de acero. Construcción: 7×19+0
-
