Elevador – Carga superior
Elevador de carga ref. ELC-710 diseñado para una carga de hasta 100 Kg a una altura máxima de 4.00 m, con una altura plegada de 1.65 m.
El diseño plegable de la base tipo “paraguas” de tres patas, junto con su reducido tamaño y su sencillo manejo convierten al Elevador ELC-710 en el complemento ideal para trabajos que se realizan en pequeños espacios (tanto en interiores como en exteriores).
| ESPECIFICACIONES | ELC-710 |
| Altura máxima | 4,00 m |
| Carga Máxima | 100 kg |
| Altura Mínima de Carga | 1,74 m |
| Carga Mínima | No es necesaria |
| Medidas Plegado | Altura: 1,65 m – Base: Ø 20 cm |
| Medidas Transporte | Altura: 1,65 m – Base: 18 x 31 cm |
| Base | 2 patas fijas y una regulable para salvar desniveles |
| Peso Neto | 20,5 Kg |
| Superficie de trabajo | Mín.: Ø 115 cm – Máx.: Ø 165 cm |
| Material | Acero |
| Adaptadores | Ø 35 mm (hembra) |
| Cabrestante | Autofrenable |
| Conforme a la Normativa: | Directiva de máquinas: 2006/42/CE |
MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
• Aire Acondicionado
• Pérgolas y Toldos
• Calefacción
• Pladur – Techos
• Montajes Eléctricos
• Industriales
• Carpintería
• Manipulación de materiales
• Trabajos de Mantenimiento
• Empresas Multiservicios
• Aeropuertos – Hoteles
• Almacenajes
BASE

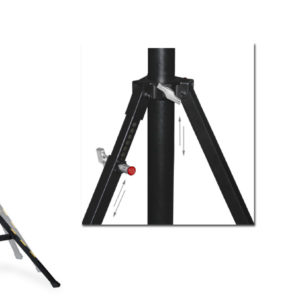

Base compacta, compuesta por tres patas estabilizadoras de diseño plegable, fabricada en acero con acabado en pintura negra texturada con doble tratamiento para su uso en exteriores.
Su diseño plegable “tipo paraguas” permite ajustar la medida de la base a la superficie de trabajo; pudiéndose utilizar así en espacios reducidos (cuartos de baño, cocinas, terrazas…). Una de las patas es ajustable, permitiendo montar el ELC-710 en terreno irregular cuando hace falta.
Fabricamos un juego opcional de dobles ruedas con frenos (Ref. R2-710) para hacer más móvil el ELC-710, y más fácil tu trabajo.
PERFILES TELESCÓPICOS
Sus tramos telescópicos están fabricados en acero de alta resistencia con acabado en pintura epoxy especial para exteriores. Su acabado nos permite su montaje en exteriores, garantizando un buen mantenimiento de la torre y evitando la oxidación de cualquiera de sus piezas.
Los tramos se extienden mediante juegos de poleas con rodamientos y del cable de acero antitorsión de Ø 4 mm con hilo interior de acero galvanizado (Composición: 7×19+0) especialmente diseñado para la elevación de cargas, DIN 3060.
Las pletinas protectoras que cubren todas las poleas y rodillo-salida, cable cumplen una doble función: evitar que éstas sean dañadas durante la manipulación y transporte de la torre e impedir que el cable se salga de las poleas.
√ Ahorro de tiempo; Aumento de la productividad.
√ Máxima estabilidad, seguridad y resistencia.
√ Provisto de una pata regulable para salvar posibles desniveles.
√ Dimensiones reducidas – Máxima maniobrabilidad – Sencilla carga en vehículos.
√ Juego opcional de ruedas con frenos disponible para mayor movilidad.
√ Rápido y sencillo montaje sin necesidad de herramientas. No existen partes sueltas.
√ Cabrestante autofrenable que evita el retroceso y paraliza la carga a la altura deseada.
√ Diseño ligero y compacto para un fácil manejo hasta su lugar de trabajo. Manipulables por un solo operario.
√ Construcción compacta que permite su uso en lugares reducidos.
√ Instalaciones industriales y domésticas. Para usos tanto en interiores como en exteriores. Máxima funcionalidad.
√ Fabricación española – En caso de necesidad, disponibilidad inmediata de repuestos y accesorios.
√ Fabricados con las tecnologías más avanzadas pasando rigurosos controles de calidad y cumpliendo con las normativas alemanas y con las directivas europeas de la CE.

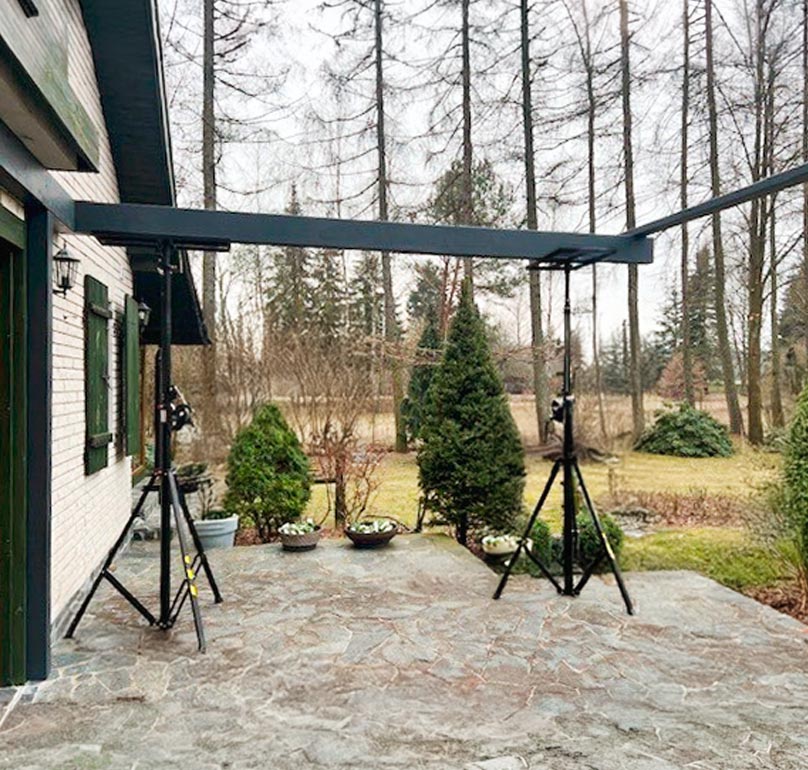

GUIL ofrece una amplia gama de adaptadores para nuestros elevadores ELC, con varias medidas y clases de bandeja de carga y soportes para focos – que también pueden llevar luces de seguridad – y hasta un adaptador para montar carpas.

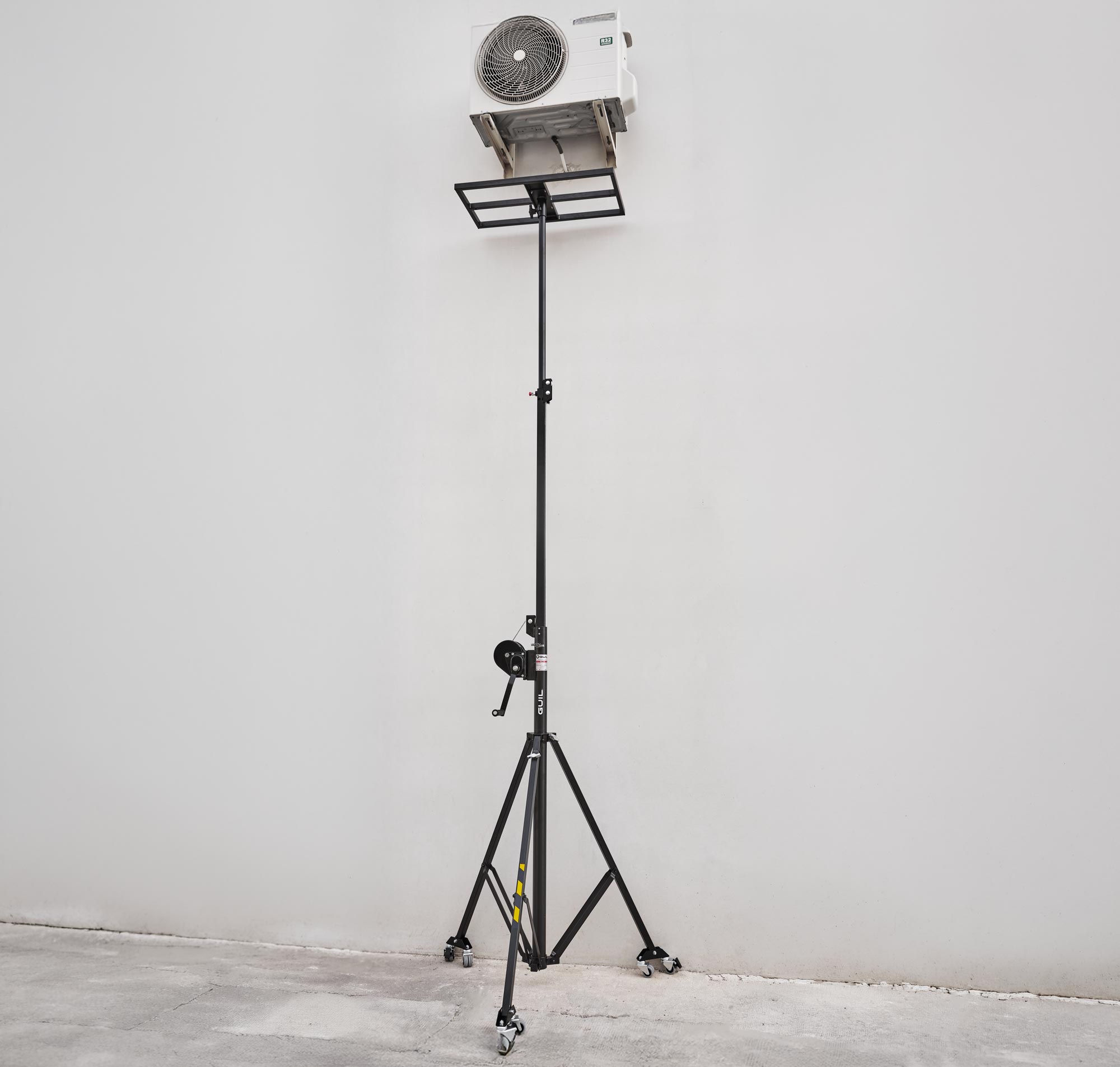

Para los instaladores de aire acondicionado, hemos desarrollado una bandeja de carga de tamaño reducido para facilitar las instalaciones, sobre todo de los aparatos exteriores de aire acondicionado. Gracias a esta bandeja, el aparato puede elevar la carga al nivel de los soportes en la pared y moverla entre ellos, para luego bajar la bandeja dejando la carga descansando sobre los soportes – todo sin el esfuerzo, riesgo e incomodidad de transferir el bloque desde la bandeja hasta los soportes mientras haces equilibrios sobre una escalera.

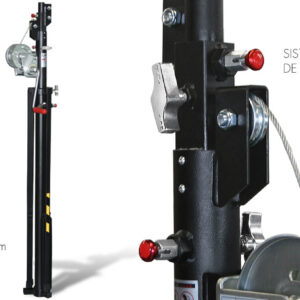

La grúa ELC-710 está provista de tres sistemas de seguridad anticaída, garantizando así una máxima fiabilidad durante el proceso de elevación y descenso de cargas.
1.-Cabrestante autofrenable que paraliza la carga a la altura deseada y evita el retroceso.
2.-Sistema ASB (Sistema de Seguridad de Bloqueo Automático): Mecanismo de cremallera con pasadores de seguridad. Los tramos de la torre tienen un sistema de cremallera con perforaciones, en las cuales anclaría uno de los pasadores de seguridad (en caso extremo de rotura de cable), bloqueando de inmediato el tramo de la torre y evitando así cualquier desplazamiento de la carga.
3. Pomo metálico de sujeción. Pomo que se aprieta para bloquear el mástil una vez que se encuentra a la altura requerida. Para bajar la plataforma, suelta el pomo.
La construcción de este elevador se efectúa con los más avanzados equipos de soldadura que garantizan la máxima seguridad y resistencia, cumpliendo en todo momento con los requerimientos de solidez, maniobrabilidad y ligereza necesarios para la elevación de cargas.
La torre ELC-710 está certificada con las normas de seguridad: 2006/42/CE, DGUV Regulation 1, DGUV Regulation 17, DGUV Regulation 18, DGUV Rule 115-002.
IMPORTANTE: Las torres de GUIL no deben utilizarse para la elevación o transportación de personas.
El ELC-710 tiene un diseño ligero y compacto (1.65 m plegado, y 21 kg) para un cómodo y sencillo manejo hasta su lugar de trabajo, pudiéndose transportar en cualquier turismo.
Un solo técnico puede transportar y manipular un elevador ELC-710 sin ningún esfuerzo, ahorrando tiempo y aumentando la productividad.
Los elevadores ELC-710 están preparados para utilizar adaptadores con tubos de inserción de 35 mm de diámetro.
* Plataforma de carga BC-02/H: Adaptador tipo bandeja para la elevación de múltiples cargas; especialmente diseñado para su uso en los elevadores ELC-700 y ELC-710 (se vende por separado). La superficie superior tiene almohadillas anti-deslizantes para impedir que se mueva o se dañe la carga durante la elevación.
Su fabricación en acero con acabado en pintura negra texturada permite su utilización en exteriores, garantizando un buen mantenimiento y evitando la oxidación de cualquiera de sus piezas.
* Adaptadores para elevar objetos cilíndricos, o sostener focos o cámaras de seguridad
* R2-710: Juego de 3 adaptadores con ruedas para facilitar su uso y transporte. Cada adaptador tiene 2 ruedas dobles giratorias (1 con freno)
-
Altura Máxima: 14 ft 9 in| 4,50 m Altura Plegada: 1,53 m| 5 ft Carga Máxima: 150 Kg| 331 lb Peso Neto: 108 lb| 49 Kg -
Altura Máxima: 15 ft 1 in| 4,60 m Altura Plegada: 4 ft 9 in| 1,45 m Carga Máxima: 125 Kg| 276 lb Peso Neto: 42 kg| 93 lb -
Altura Máxima: 11 ft 6 in| 3,50 m Altura Plegada: 1,35 m| 4 ft 5 in Carga Máxima: 125 Kg| 276 lb Peso Neto: 25 Kg| 55 lb
