Elevador – Carga superior
Elevador compacto con una altura plegada de tan solo 1,35 m. El elevador de carga ELC-720/I está diseñado para una elevar cargas de hasta 125 kg a una altura máxima de 3,50 m.
Su reducido tamaño y su sencillo manejo, junto con su diseño plegable con base de cuatro patas (1 extensible), convierten al Elevador ELC-720/I en la herramienta perfecta para realizar trabajos en espacios reducidos (tanto en interiores como en exteriores).
► Incorpora el sistema especial WFD (WEIGHT-FREE DESCENT) que permite bajar los tramos del elevador sin ningún tipo de carga adicional.
► Provisto de una pata de regulación telescópica y nivel de burbuja que permite un perfecto ajuste del elevador.
► Pueden trabajar pegados a la pared.
► Ruedas opcionales para mayor versatilidad y movilidad.
| ESPECIFICACIONES | ELC-720/I |
| Altura máxima | 3,50 m |
| Carga Máxima | 125 kg |
| Altura Mínima de Carga | 1,35 m |
| Carga Mínima | No es necesaria (equipado con el sistema WFD) |
| Medidas Plegado | Altura: 1,35 m – Base: Ø 24 cm |
| Medidas Transporte | Altura: 1,35 m – Base: 22 x 33 cm |
| Base | 3 patas fijas y una extensible para salvar desniveles |
| Peso Neto | 25 Kg |
| Superficie de Trabajo | Min: Ø 106 cm – Máx: Ø 154 cm |
| Material | Acero |
| Adaptadores | Ø 35 mm (macho) |
| Cabrestante | Autofrenable |
| Conforme a la Normativa: | Directiva de máquinas: 2006/42/CE |
MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
VENTAJAS DE UTILIZAR UN ELEVADOR ELC-720/I
► AUMENTO DE PRODUCTIVIDAD Y EFICIENCIA: El elevador ELC-720/I ayuda a los técnicos a completar sus trabajos más rápidamente y con mayor seguridad y eficiencia, subiendo cargas para su instalación, mantenimiento, almacenamiento, etc. Realizar un trabajo en menos tiempo y con menos esfuerzo mejora la productividad y eficiencia. DEJA A TU ELEVADOR GUIL QUE SE ENCARGUE DEL TRABAJO DURO.
► SEGURIDAD EN EL TRABAJO: Los elevadores de GUIL mejoran la seguridad de los instaladores, eliminando los riesgos de manipular objetos pesados o voluminosos en altura. El ELC-720/I levanta y mantiene estas cargas mientras se conectan y fijan en su sitio, para que el instalador tenga las manos libres para realizar las conexiones y el trabajo de fijación sin tener que soportar el peso del dispositivo.
► DIMENSIONES COMPACTAS PARA ACCESO Y TRABAJO EN ESPACIOS REDUCIDOS: Su diseño compacto y ligero y sus dimensiones reducidas permiten que el elevador ELC-720/I se pueda llevar a mano a cualquier lugar de trabajo. Sus patas estilo paraguas (una de ellas ajustable para nivelar el elevador sobre superficies irregulares) se pueden fijar en una de sus tres posiciones, con un área de trabajo muy reducida. Puedes trabajar tanto en interior como exterior, en espacios tan pequeños como cuartos de baño o terrazas – además de espacios abiertos, eliminando la necesidad de montar una torre de andamiaje.
- ACCESORIOS
- CARACTERÍSTICAS
- SEGURIDAD
- COMPONENTES
- ELEVACIÓN Y DESCENSO DE LA CARGA
- TRANSPORTE Y ALMACENAMIENTO
- APLICACIONES
- VIDEOS

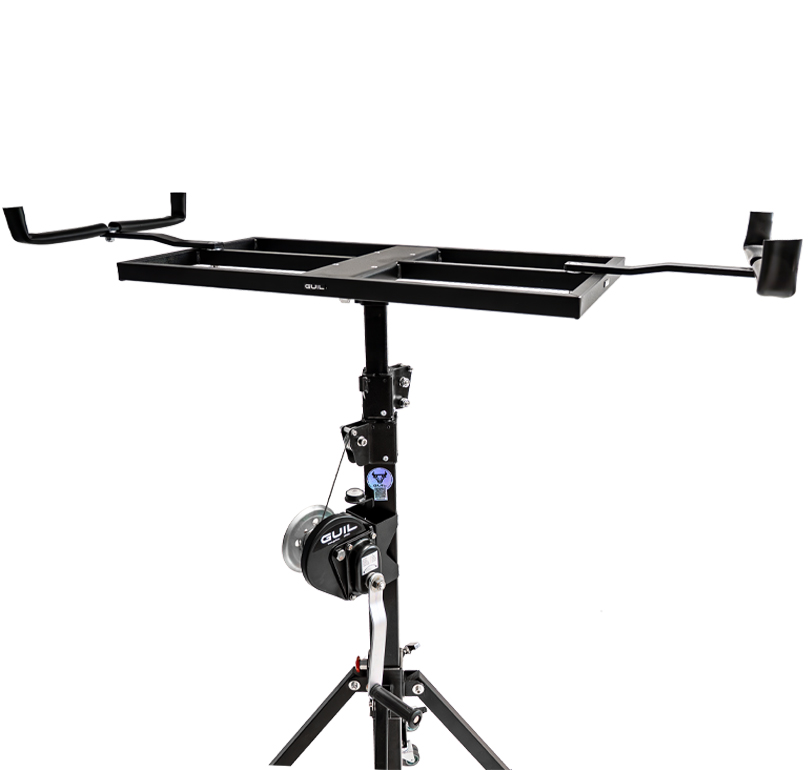

El terminal hembra del elevador ELC-720/I está preparado para utilizar adaptadores con tubo de inserción de Ø 35 mm (macho). GUIL fabrica una amplia gama de accesorios, tales como plataformas de carga, bandejas para toldos, ruedas, etc… Elige el accesorio que más se adecue a tus necesidades.
√ Sistema WFD (Weight Free Descent), que permite que los tramos del elevador bajen sin ningún tipo de carga
√ Ahorro de tiempo = Máxima Productividad.
√ Máxima estabilidad, seguridad y resistencia.
√ Eleva cargas de 125 kg hasta 3,50 m rápidamente y sin esfuerzo.
√ Puede ser utilizado en terrenos irregulares: Provisto de una pata extensible y de nivel de burbuja que permite un perfecto ajuste del elevador.
√ Cabrestante autofrenable que evita el retroceso y paraliza la carga a la altura deseada.
√ Área de trabajo reducida y ajustable para poder ser utilizado en pequeños espacios.
√ Altura de carga de tan sólo 135 cm, facilitando su uso.
√ Rápido montaje sin necesidad de herramientas. No existen partes sueltas. Sencillo mantenimiento.
√ Es un dispositivo autosuficiente: simplemente instale el elevador ELC-720/I donde se va a realizar el trabajo y comience a levantar la carga.
√ Diseño ligero y compacto para un fácil transporte hasta su lugar de trabajo. Se puede transportar en pequeños vehículos.
√ Disponible juego de ruedas con freno para una mayor maniobrabilidad.
√ Fabricados con las tecnologías más avanzadas, pasando rigurosos controles de calidad y cumpliendo con las directivas europeas de la CE.
√ Amplia gama de adaptadores, con varios modelos de bandeja, accesorios para cargas con formas curvas, soportes para iluminación, etc.
√ Instalaciones industriales y domésticas. Para usos tanto en interiores como en exteriores. Máxima funcionalidad.
La construcción de los elevadores ELC-720/I se efectúa con las técnicas y equipos más avanzadas, utilizando componentes de la más alta calidad que garantizan una máxima seguridad y resistencia.
El elevador está equipado con un cabrestante autofrenable: Su sistema de bloqueo automático mantiene la carga a la altura deseada; una vez se alcanza la altura requerida, al dejar de accionar la manivela, el mecanismo de freno actúa, paralizando la carga y evitando el retroceso.
Los elevadores de carga ref. ELC-720/I cumplen con las exigencias de seguridad relativa a las máquinas: Directiva 2006/42/CE y que establece los requisitos de seguridad y salud que se aplican en el diseño y construcción de máquinas.
BASE
Base compacta, compuesta por cuatro patas estabilizadoras, con diseño plegable “tipo paraguas” y ajustable (106, 134 o 154 cm) que permite a los profesionales adecuar el área de trabajo al espacio disponible, lo que convierte al elevador en una herramienta perfecta para montajes que se realizan en espacios limitados (cocinas, cuartos de baño, terrazas, etc).
PATA TELESCÓPICA PARA NIVELAR: Una de las cuatro patas del ELC-720/I tiene diseño telescópico y se puede regular para nivelar el elevador si se coloca en una superficie irregular. El nivel de burbuja instalado sobre el cabrestante permite dejar el ELC-720/I en posición perfectamente vertical.
RUEDAS OPCIONALES (ref. R-720): Para una mayor movilidad del elevador, se puede instalar el juego de cuatro adaptadores con ruedas, cada uno de ellos compuesto por 2 ruedas dobles giratorias (una con freno).
CONSTRUCCIÓN ESPECIAL DE MÁSTIL
El mástil del elevador ELC-720/I está compuesto por tres secciones/tramos fabricados en acero de alta resistencia con acabado con pintura al horno, Epoxi – poliéster microtexturada, que permite el montaje en exteriores, garantizando un buen mantenimiento y durabilidad.
GUIL ha diseñado una construcción de mástil especial para que el funcionamiento de los elevadores sea más suave y eficiente.
► El mástil puede bajar incluso sin carga.
► Casquillo soldado de refuerzo en cada sección, para reforzar el mástil durante la operación de elevación y descenso.
► Sistema especial de ajuste para estabilizar las secciones durante su elevación.
► Doble polea de reenvío = Menos esfuerzo al elevar.
► Protectores de polea que evitan daños durante la manipulación y transporte, al mismo tiempo que impiden que el cable salga de las mismas.
► La sección superior tiene un casquillo de refuerzo con un pomo metálico ergonómico.
El elevador compacto ELC-720/I es muy sencillo de montar y utilizar, ahorra tiempo y esfuerzo permitiendo realizar trabajos de manera eficiente y segura para mejorar la productividad en el trabajo.
La carga se eleva mediante un cabrestante autofrenable manual, los tramos se extienden mediante un cable de acero antitorsión guiado por juegos de poleas con rodamientos. Los perfiles de la torre se mantienen a la altura requerida al dejar de accionar la manivela: el mecanismo de freno se activa, bloqueando la carga en su sitio.
El ELC-720/I incorpora el mecanismo WFD (WEIGHT-FREE DESCENT) que permite que el mástil del elevador se pueda bajar sin peso, haciendo más rápido y cómodo el trabajo de los profesionales.
Sus reducidas dimensiones y su diseño ligero y compacto permiten un cómodo y sencillo manejo hasta su lugar de trabajo, pudiéndose transportar en cualquier turismo.
Un solo técnico puede transportar y manipular un elevador ELC-720/I sin ningún esfuerzo, ahorrando tiempo y aumentando la productividad.
UN ELEVADOR: INFINITAS APLICACIONES. Los elevadores ELC-720/I, de diseño compacto y fácil manejo, se utilizan en multitud de sectores. Fabricamos una amplia gama de adaptadores para ofrecer al usuario soluciones seguras y prácticas en los procesos de elevación de infinidad de cargas.
• HVAC – Aire Acondicionado, ventilación y calefacción
• Protección solar: Toldos y pérgolas
• Construcción
• Montaje de stands de feria
• Instalación de productos de madera o metal
• Rótulos
• Manipulación de materiales
• Trabajos de Mantenimiento
• Montaje de marquesinas
• Iluminación y cámaras de seguridad
• Almacenaje
• Instalación de techos
El Elevador de Carga ELC-720/I está diseñado para una carga de hasta 125 Kg a una altura máxima de 3,50 m.
-
