Elevador – Carga desde suelo
Elevador de carga fabricado en aluminio y acero, desarrollado para elevar cargas de hasta 420 kg a una altura máxima de 3,85 metros.
Su diseño compacto, con una altura plegada de tan sólo 1,60 m permite su transporte en pequeños vehículos.
| ESPECIFICACIONES | TORO D-402/C |
| Altura de trabajo (horquillas subidas) | 3,85 m |
| Altura de trabajo (horquillas bajadas) | 3,45 m |
| Carga Máxima | 420 kg |
| Altura Plegada | 1,60 m |
| Altura de Carga Mínima | 30 cm |
| Elevador diseño 2 en 1 | Patas delanteras o traseras (incluidas) |
| Husillos Niveladores | En brazos estabilizadores y patas |
| Brazos laterales estabilizadores | Incluidos |
| Patas telescópicas | Incluidas |
| Seguridad: | Sistema IPB (Freno Pendular Interno) + Sistema MSU |
| Cabrestante | BULL500 – Doble Manivela |
| Transporte | Provisto de 12 ruedas |
| Empuñadura abatible con ruedas | Si. Transporte horizontal y carga en vehículos |

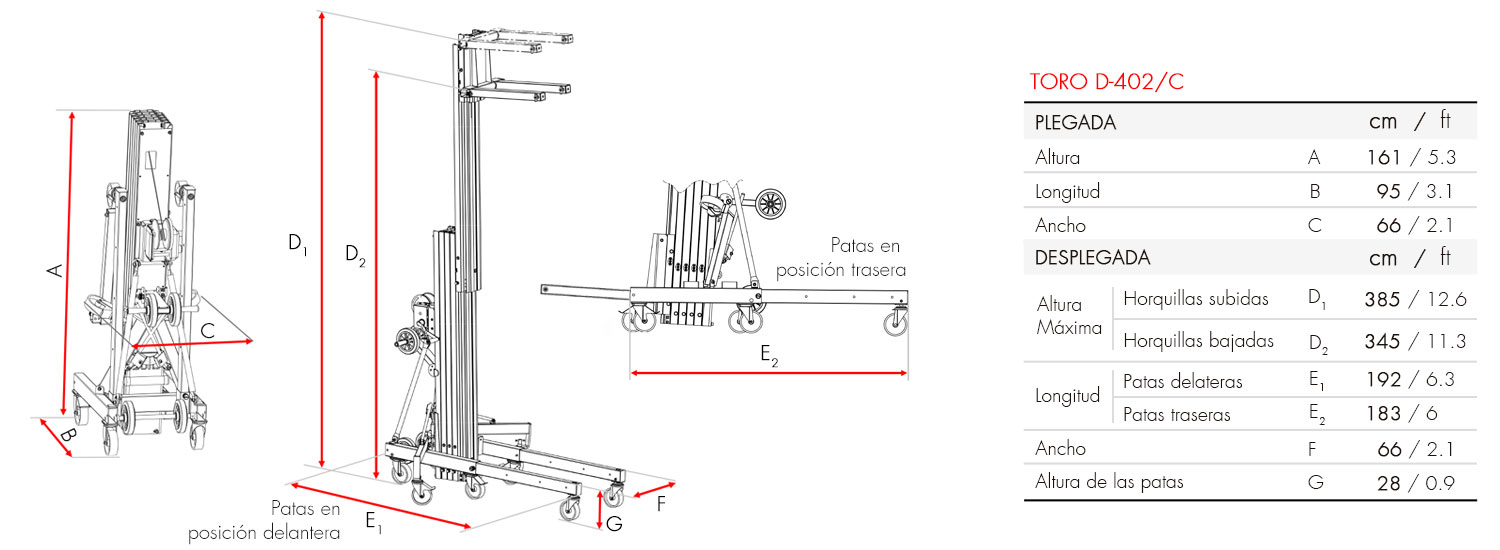

| Medidas Plegada | 95 x 66 x 160 cm |
| Material | Aluminio (Aleación 6082-T6) y Acero |
| Conforme a las Normativas: | 2006/42/CE |
| Peso Neto | 163 Kg |
| Nº de Tramos | 3 (Ancho de perfil: 208 mm) |
| Certificado |  |

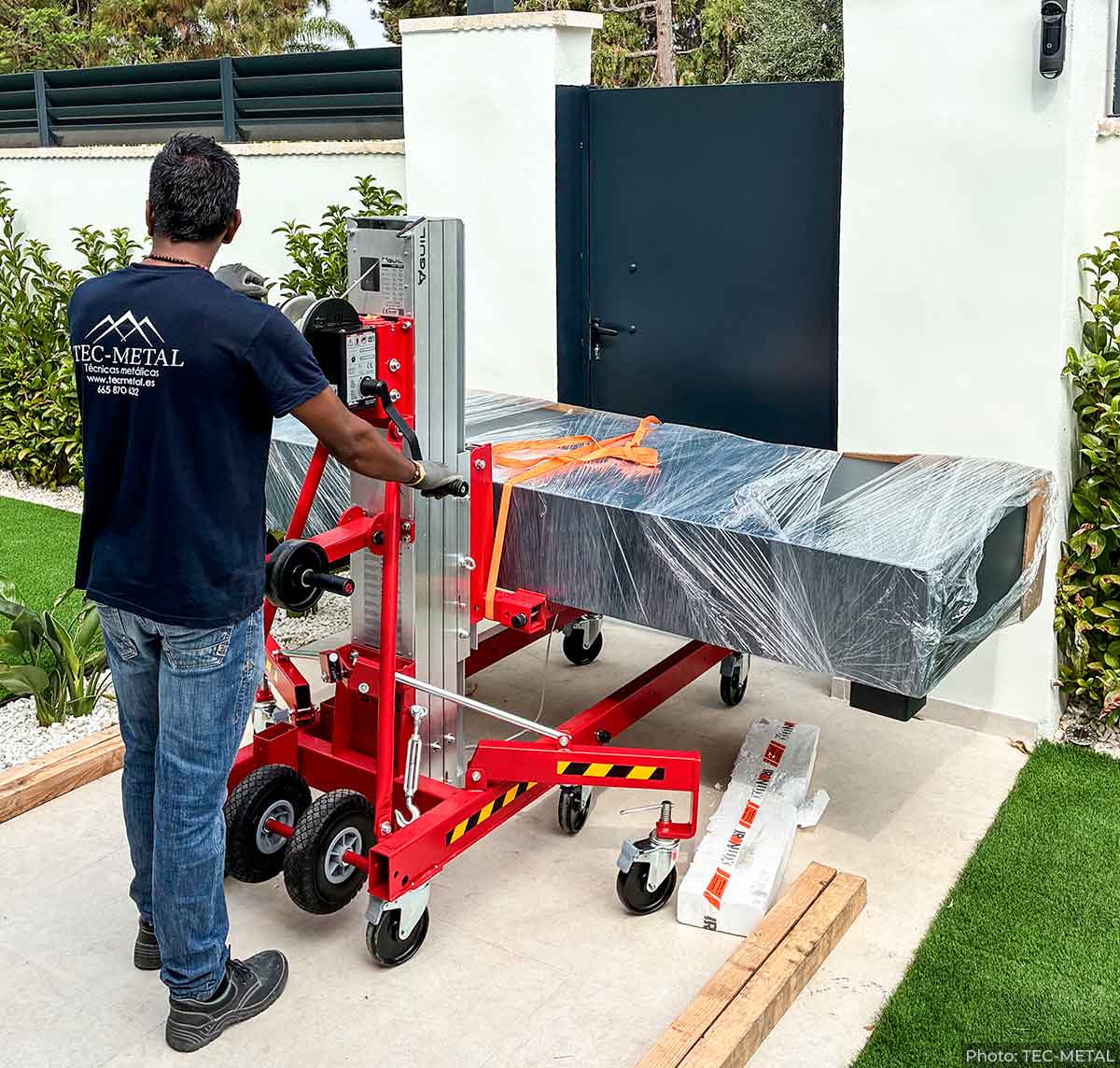

MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
- ACCESORIOS
- UTILIDADES

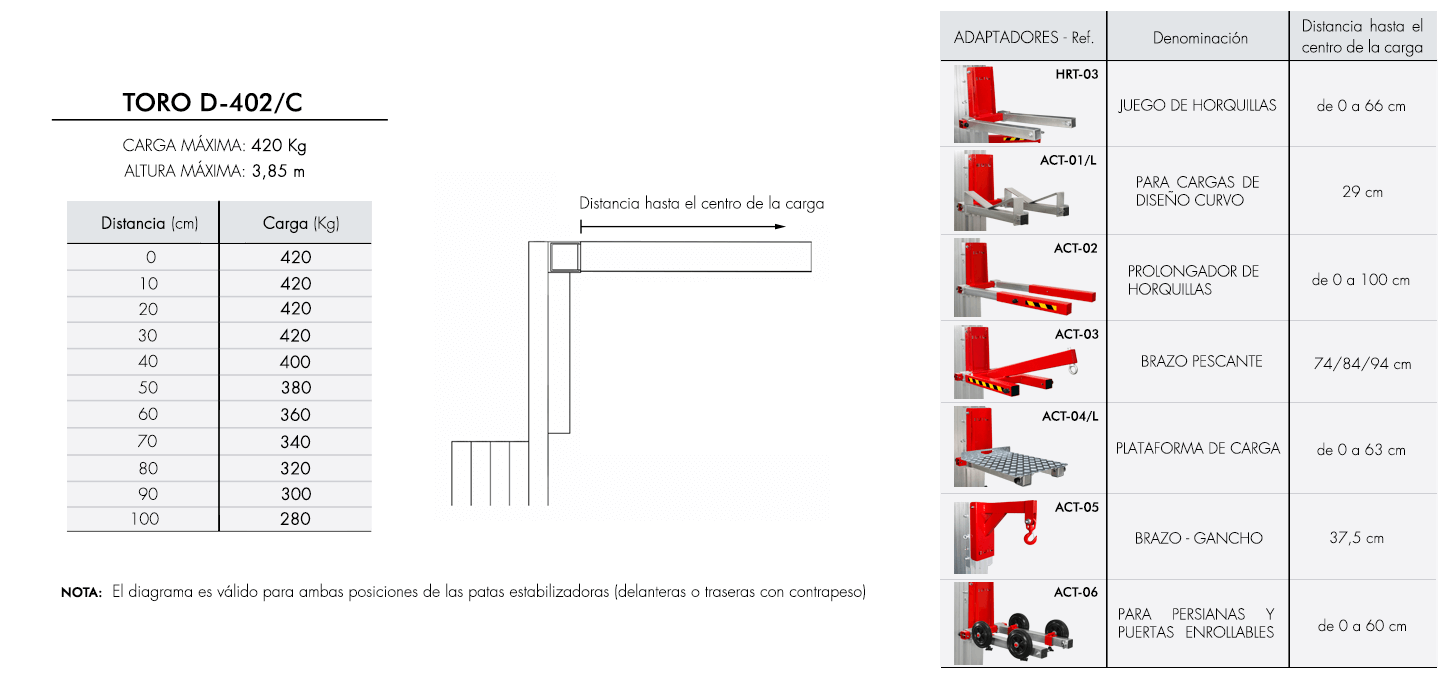

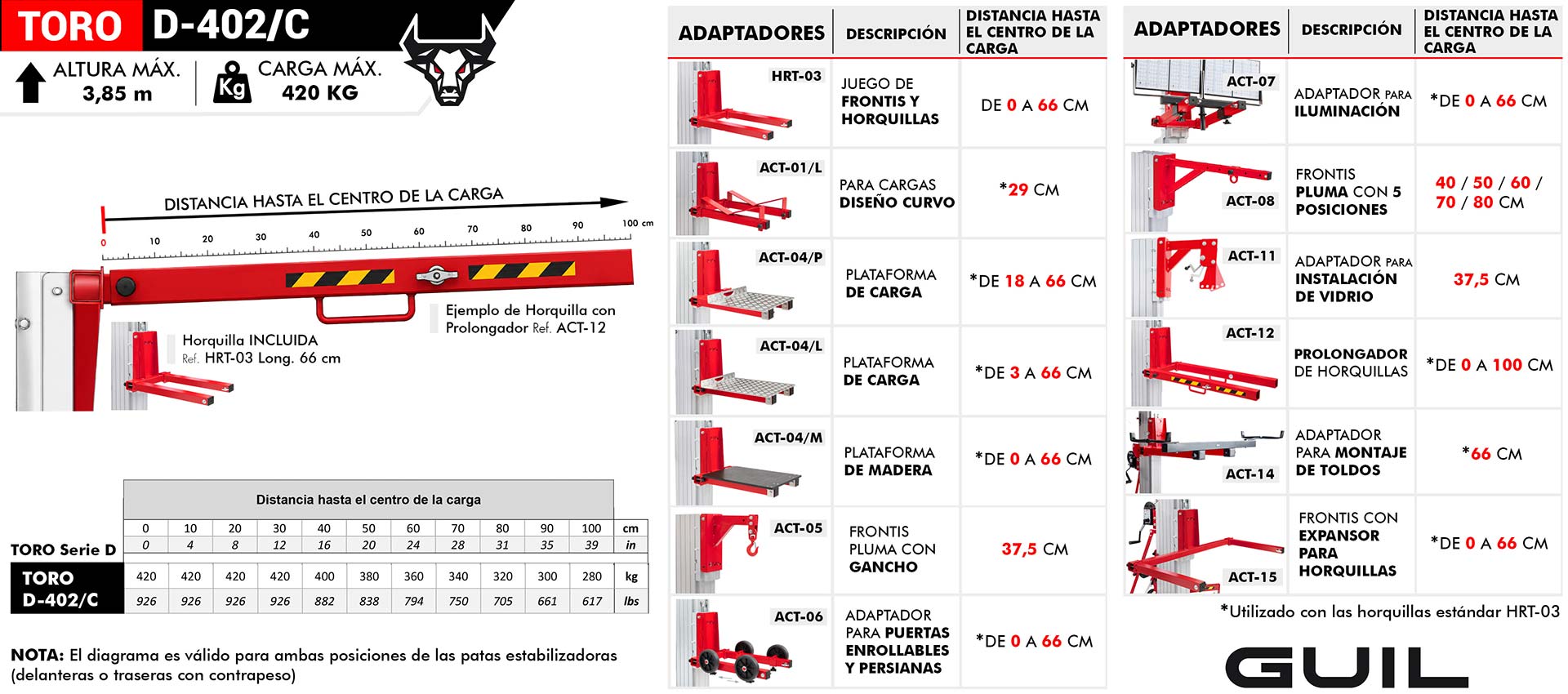

- DIAGRAMA DE CARGA
- DESCRIPCIÓN
- ESPECIFICACIONES
- SEGURIDAD
- COMPONENTES
- TRANSPORTE
- MEDIDAS
La torre elevadora TORO D-402/C, de diseño robusto y ligero gracias a sus componentes, está certificada para la elevación de cargas de hasta 420 kg a una altura máxima de 3,85 metros.
Su diseño compacto, con una altura plegada de tan sólo 1,60 m permite su transporte en pequeños vehículos.
El Elevador de carga, provisto de 3 perfiles de aluminio extensibles mediante juegos de poleas, se suministra con todos los componentes y accesorios necesarios para su utilización: estabilizadores laterales con nivelador, horquillas, cabrestante de doble manivela, ruedas para su transporte en vertical y horizontal, etc.
Diseño especial
Nuestros elevadores tienen un diseño especial, que permite colocar las patas en su parte frontal o trasera, pudiendo así acercar la torre a la pared en caso de necesidad. Estas patas telescópicas están equipadas con ruedas con husillos niveladores. (Nota: Disponible bandeja y contrapesos)
El Elevador de Carga TORO D-402/C se suministra con un cabrestante autofrenable (ref. BULL500/2) que evita el retroceso y paraliza la carga a la altura deseada (cuando se deja de accionar la manivela del cabrestante, el freno actúa deteniendo la carga).
El cabrestante está equipado con dos manivelas de diseño desmontable, para evitar así el riesgo de manipulación del elevador y reducir su espacio de transporte y almacenaje.
Gracias al sistema especial para su carga en vehículos, la cómoda colocación de la carga a elevar y a su rápido montaje, esta grúa es considerada como una de las más funcionales del mercado.
Nota: GUIL ha diseñado un práctico y seguro sistema que permite elevar la grúa TORO D-402/C de manera eléctrica (ref. ELECTRIC-D). Este sistema de elevación (no incluido en el elevador) convierte la torre manual en torre eléctrica.
– Grúa extremadamente robusta pero muy ligera, diseñada para trabajos donde se requiere gran capacidad de carga.
– Máxima estabilidad, seguridad y resistencia.

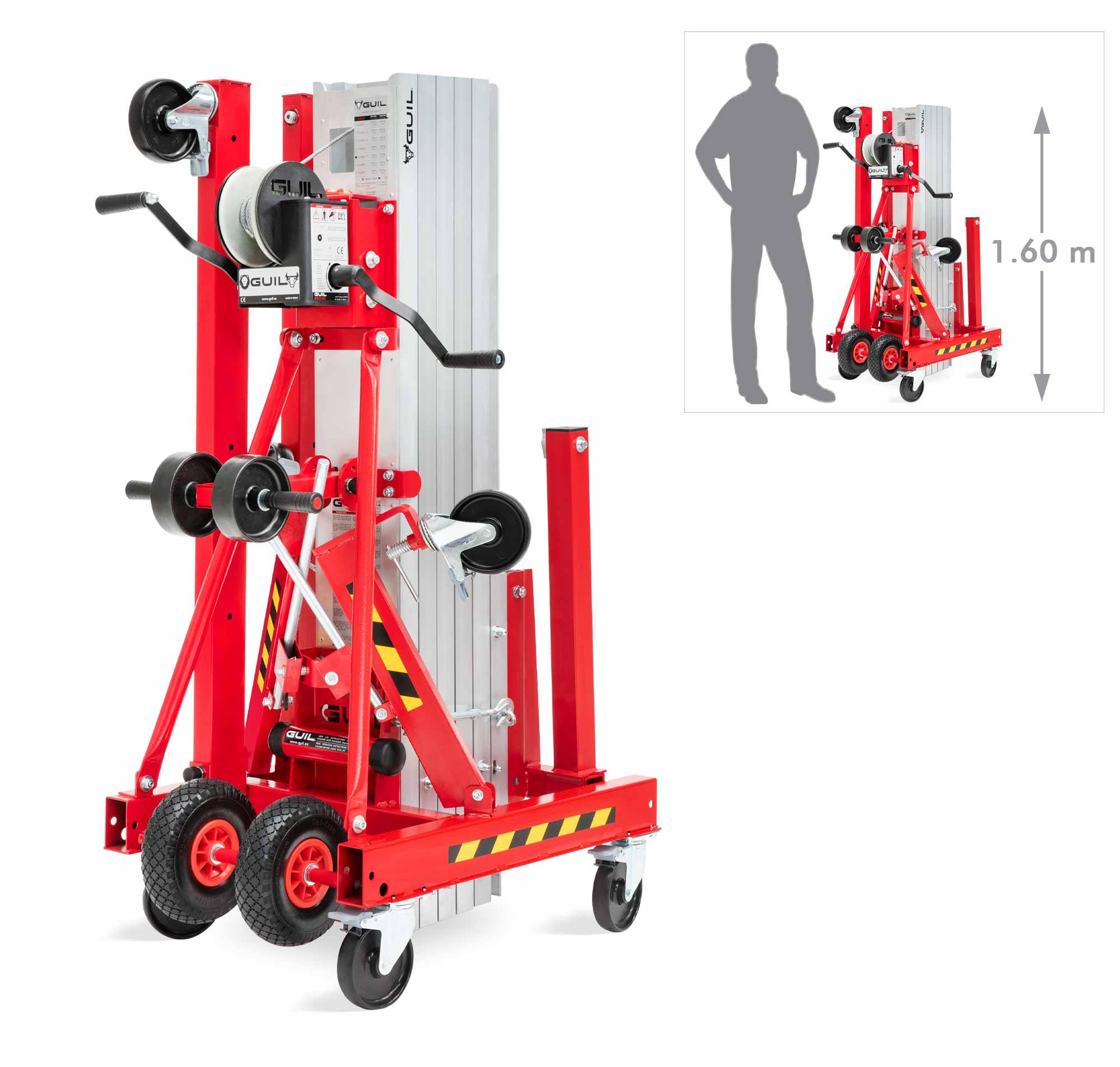

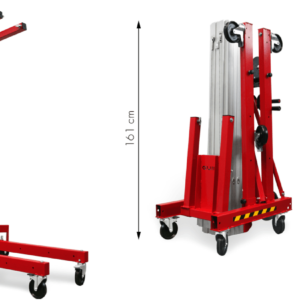

– Elevador con una altura plegada de tan sólo 1,60 m
– Manejable por un solo operario. Ahorro de tiempo = Aumento de la productividad.
– Diseño compacto para un fácil manejo y almacenaje. Acceso por pasillos y puertas simples (de una sola hoja).
– Los Elevadores TORO se pueden utilizar de forma manual y eléctrica, adquiriendo el sistema “ELECTRIC” (no incluido).
– Rápido y sencillo montaje sin necesidad de herramientas. No existen partes sueltas.
– Patas telescópicas extraíbles para poder acercar el elevador a la pared en caso de necesidad.
– Para una rápida, cómoda y segura elevación de la carga, el elevador está provisto de un cabrestante autofrenable con doble manivela, que evita el retroceso y paraliza la carga a la altura deseada.
– El elevador está provisto de pasadores de seguridad de neodimio imantado (evitando así su pérdida).
– Fabricación 100% española, en nuestras instalaciones de L’Alcúdia (Valencia)
– Máxima funcionalidad; en GUIL fabricamos una amplia gama de accesorios y adaptadores para dar al elevador múltiples utilidades.
– Se puede utilizar en instalaciones industriales y domésticas, tanto en interiores como en exteriores.
– Elevador FULLY EQUIPPED. Se suministra con todos los componentes y accesorios necesarios para su utilización (Nota: adaptadores ref. ACT no incluidos). Provisto de serie con:
> Estabilizadores laterales abatibles, provistos de ruedas con husillo nivelador.
> Horquillas ajustables, desmontables y reversibles.
> Patas desmontables con diseño telescópico, provistas de ruedas con husillo nivelador.
> 12 Ruedas para su transporte en vertical, horizontal y su carga en vehículos.
La fabricación de los elevadores TORO D-402/C, se efectúa con la tecnología más avanzada, seleccionando cuidadosamente los materiales empleados y controlando la calidad de todos sus componentes durante su fabricación. Con ello se garantiza una máxima seguridad y firmeza; cumpliendo en todo momento con los requisitos de solidez, resistencia, firmeza y maniobrabilidad, necesarios para una segura elevación de cargas.
El Elevador de Carga TORO D-402/C está provisto de dos sistemas de seguridad que garantizan una máxima fiabilidad durante el proceso de elevación y descenso de cargas:
Cabrestante Autofrenable de dos manivelas Ref. BULL500/2
El sistema autofrenable del cabrestante evita el retroceso y paraliza la carga a la altura deseada; una vez se alcanza la altura deseada, al dejar de accionar las palancas del cabrestante, su mecanismo de freno empieza actuar, evitando el retroceso y paralizando la carga a la altura deseada.
IPB System
Sistema de Freno Pendular Interno (IPB): Es un sistema extra de seguridad compuesto por un mecanismo pendular interno, que se activa automáticamente en cada tramo cuando éste sufre una pequeña velocidad de caída y se desbloquea mediante la activación de un gatillo que posee cada tramo (Sistema MSU).
MSU System
(MSU) Sistema de Desbloqueo de los tramos: Cada tramo está equipado con un gatillo que permite desbloquear los tramos cuando el sistema de freno pendular ha actuado.
Los Elevadores de carga TORO D-402/C cumplen con las exigencias del Sistema de Seguridad y Calidad según los Reglamentos Europeos recogidos en la Norma 2006/42/CE.
MUY IMPORTANTE:
> LAS GRÚAS TORO NO ESTÁN FABRICADAS PARA LA ELEVACIÓN DE PERSONAS.
> Para su uso en exteriores, se debe asegurar el elevador mediante cables, eslingas, cadenas, etc. para evitar cualquier movimiento imprevisto a consecuencia de las condiciones climáticas.
ESTABILIZADORES LATERALES
El elevador está equipado de serie con dos estabilizadores abatibles y regulables que permiten una mayor estabilidad de la carga y un perfecto posicionamiento de la torre.
Los estabilizadores incorporan dos ruedas giratorias con freno (Ø 150mm), provistas de HUSILLO NIVELADOR.
BASE
Base compacta (900 x 640 mm) fabricada en acero de alta resistencia, con acabado en pintura texturada epoxy con doble tratamiento para su uso en exteriores.
La base está especialmente diseñada para poder colocar las patas en la parte frontal o trasera del elevador, pudiendo así acercar la torre a la pared en caso de necesidad. Nota: Disponible bandeja y contrapesos. Esta peculiaridad hace de nuestros elevadores TORO serie C uno de los modelos más funcionales y polivalentes del mercado (torre 2 en 1).

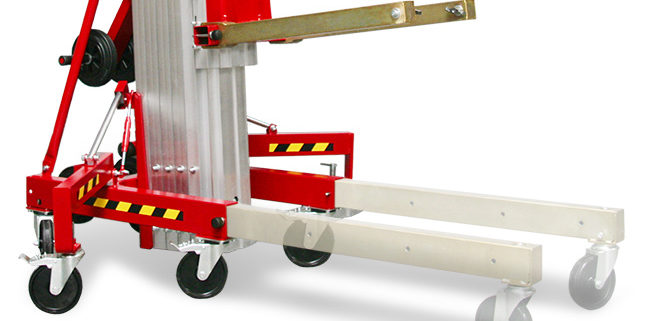

PATAS COLOCADAS EN LA PARTE TRASERA DE LA TORRE
PATAS COLOCADAS EN LA PARTE DELANTERA DE LA TORRE
La base está equipada de serie con:
– Dos patas telescópicas, regulables en 4 posiciones, provistas de pasadores imantados (para evitar su pérdida). Estas patas tienen 2 ruedas giratorias (Ø150mm) con husillo para nivelar el elevador en caso de necesidad. (Nota: las patas están provistas de un sistema para poder bloquear el husillo).
– Dos refuerzos de acero con una doble función:
1. Ofrecer una mayor resistencia estructural.
2. Proteger los perfiles de aluminio.
– Cuatro ruedas giratorias, dos de ellas con freno (Ø150mm).
Las patas están provistas de un sistema para poder bloquear el husillo.
La torre está provista de un “Portadocumentos” donde guardar el manual de usuario.
HORQUILLAS
Los elevadores TORO D-402/C están equipados de serie con horquillas de acero reforzadas de 660 x 60 x 60 mm, con pasadores imantados para un rápido montaje y evitar su pérdida.
Las horquillas tienen 3 características fundamentales:
– Diseño reversible: permite la colocación de las horquillas en dos posiciones diferentes, ganando altura y consiguiendo un mejor posicionamiento de la carga.
– Diseño ajustable; para colocar diferentes tamaños de cargas.
– Diseño desmontable; para un cómodo transporte y almacenamiento del Elevador.
PERFILES
Elevador equipado con 3 perfiles fabricados en aluminio de alta resistencia, extensibles mediante juegos sobredimensionados de poleas con rodamientos y cable de acero galvanizado de gran resistencia y flexibilidad (especialmente diseñado para la elevación de cargas).
Nota: Perfiles más cortos que las versiones estándar, consiguiendo un elevador más compacto (con una altura mínima de tan sólo 1,60 m).
Pletina de acero sobredimensionada en forma de “U” para la sujeción de los perfiles de la torre (mástil) a la base.
La base dispone de un seguro regulable que bloquea los perfiles durante el transporte en horizontal del Elevador.

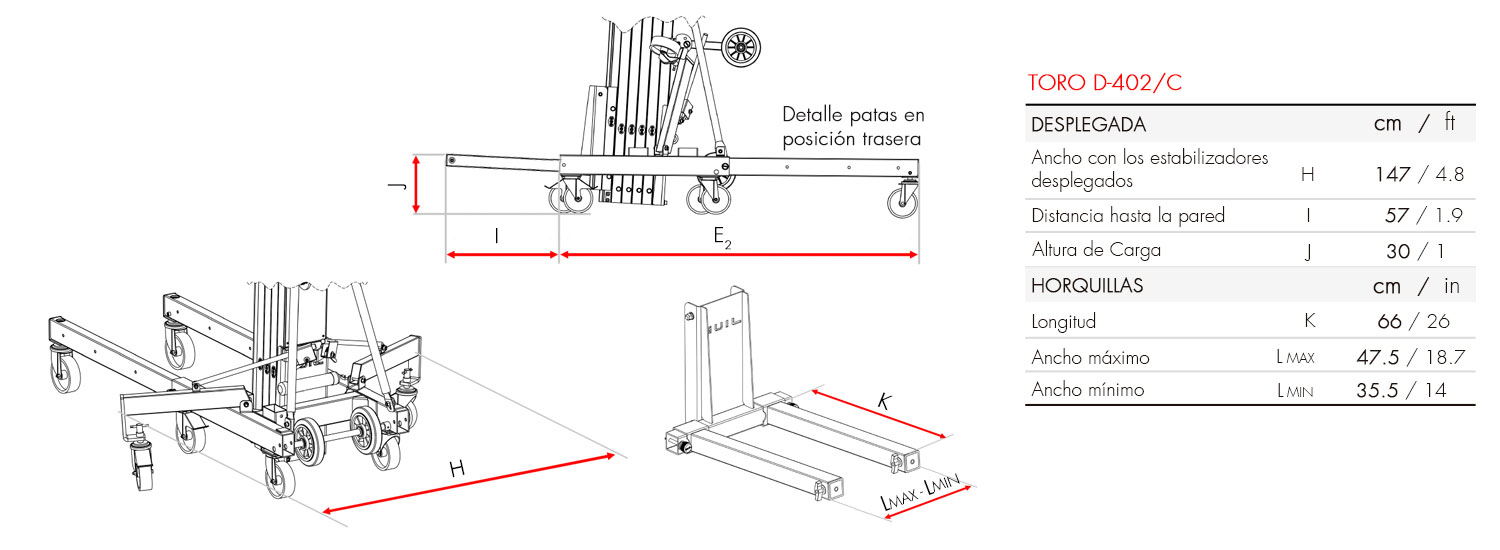

Los Elevadores TORO D-402/C, provistos de serie con 12 ruedas, está diseñado para poder ser transportados tanto en posición vertical como en horizontal:
Transporte en vertical
Para su transporte en vertical la torre está provista de 8 ruedas de Ø150mm:
– 4 ruedas giratorias con freno colocadas en su base.
– 2 ruedas giratorias con freno y husillo nivelador, colocadas en las patas extraíbles.
– 2 ruedas giratorias con freno y husillo nivelador, colocadas en los estabilizadores abatibles laterales..
Transporte en horizontal y en vehículos
Para su transporte en posición horizontal y una cómoda y rápida carga en vehículos, los elevadores están provistos de 4 ruedas de gran resistencia:
– 2 ruedas posicionadas en la base, cuya función es la de facilitar el volqueo horizontal de la torre. (Ø260 mm)
– 2 ruedas posicionadas en la empuñadura (de diseño abatible en dos posiciones), que protegen elevador de posibles golpes. (Ø150 mm)
Nota: Las ruedas de los elevadores están diseñadas para suelos delicados (no marcan).
Los ELEVADORES TORO SERIE D se fabrican en 7 versiones (3 de ellas de diseño compacto)
▪ TORO D-401 (carga máxima de 440 kg a una altura de 3,55 m)
▪ TORO D-402/C (carga máxima de 420 kg a una altura de 3,85 m) Diseño compacto
▪ TORO D-403/C (carga máxima de 400 kg a una altura de 5 m) Diseño compacto
▪ TORO D-404 (carga máxima de 420 kg a una altura de 5 m)
▪ TORO D-405/C (carga máxima de 350 kg a una altura de 6 m) Diseño compacto
▪ TORO D-406 (carga máxima de 400 kg a una altura de 6,5 m)
▪ TORO D-407 (carga máxima de 350 kg a una altura de 8 m)
Su capacidad de carga, su gran variedad de aplicaciones, su reducido y manejable diseño y su sencillo manejo (sin necesidad de utilizar ningún tipo de herramienta), hacen de los Elevadores TORO un complemento perfecto para cualquier tipo de trabajo.
DETALLES QUE MARCAN LA DIFERENCIA
* Cabrestante autofrenable (Ref. BULL500/2) con doble manivela desmontable para facilitar su almacenaje. Certificado conforme las normativas europeas. (Fabricante Europeo)
* Horquillas reversibles para añadir más altura. Ajustables y desmontables para un mejor transporte y almacenamiento.
