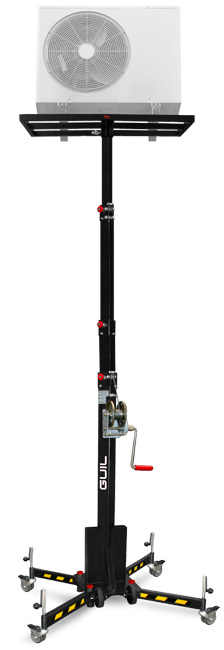

Elevador – Carga superior
Elevador compacto con una altura plegada de tan solo 1,45 m. El elevador de carga ref. ELC-730/R está diseñado para una carga de hasta 125 Kg a una altura máxima de 4,60 m. Su base compacta de 38 x 30 cm equipada con dos ruedas, junto con su fácil manejo, convierten al elevador ELC-730/R en una herramienta perfecta para los trabajos de instalación y mantenimiento, tanto en interiores como en exteriores.
► Incorpora el sistema especial WFD (Weight Free Descent) que permite bajar los tramos del elevador sin ningún tipo de carga adicional.
► Provisto de cuatro patas equipadas con ruedas niveladoras para un perfecto ajuste vertical y un mejor desplazamiento del elevador.
► Pueden trabajar a ras de pared.
► Juego opcional de dos ruedas antipinchazos de Ø 260 mm, para su fácil transporte en terrenos irregulares.
| ESPECIFICACIONES | ELC-730/R |
| Altura máxima | 4,60 m |
| Carga Máxima | 125 kg |
| Altura Mínima de Carga | 1,51 m |
| Carga Mínima | No es necesaria (equipado con el sistema WFD) |
| Medidas Plegado/Transporte | Altura: 1,45 m – Base: 30 x 38 cm |
| Patas | Regulables en altura para salvar desniveles |
| Peso Neto | 42 kg |
| Superficie de trabajo | Ø 113 cm |
| Ruedas | En las patas: 4 giratorias con freno. Provistas de husillos En la base: 2 para su transporte (Ø 100 mm) |
| Material | Acero |
| Adaptadores | Ø 35 mm (macho) |
| Cabrestante | Autofrenable |
| Conforme a la Normativa: | Directiva de máquinas: 2006/42/CE |
MÚLTIPLES APLICACIONES
Gracias a la amplia gama de modelos, adaptadores y accesorios, nuestros elevadores se utilizan en multitud de sectores, gozando de un gran reconocimiento mundial por su alta calidad y resistencia.
VENTAJAS DE UTILIZAR UN ELEVADOR ELC-730/R
► AUMENTO DE PRODUCTIVIDAD Y EFICIENCIA: El ELC-730/R ayuda a los profesionales a realizar sus trabajos en altura con mayor rapidez y seguridad, subiendo cargas para su instalación, mantenimiento, almacenamiento o uso. Se acabó el subir a una escalera con objetos pesados y voluminosos en las manos, utiliza nuestro ELC-730/R para elevar tu material, incluso hasta una primera o segunda planta. Realizar un trabajo en menos tiempo y con menos esfuerzo mejora tu productividad y eficiencia. DEJA QUE TU ELEVADOR HAGA EL TRABAJO PESADO.
► SEGURIDAD EN EL TRABAJO: Los elevadores ELC-730/R mejoran la seguridad de los instaladores, eliminando los riesgos de manipular objetos pesados o voluminosos en altura. Esta torre de carga eleva y mantiene los materiales mientras se conectan y fijan en su sitio, para que el técnico tenga las manos libres para realizar las conexiones y el trabajo de instalación o mantenimiento sin tener que soportar el peso del equipo.
► DIMENSIONES COMPACTAS PARA ACCESO Y TRABAJO EN ESPACIOS REDUCIDOS: Su base compacta con ruedas permite que el elevador tenga acceso a zonas donde otros elevadores no pueden llegar, pudiendo acceder por puertas de una sola hoja o por pequeños pasillos, subir a un décimo piso en un ascensor convencional, etc… Su área de trabajo de tan sólo 113 cm permite su uso en espacios tan reducidos como balcones, baños, pequeños almacenes, etc.
- ACCESORIOS
- CARACTERÍSTICAS
- SEGURIDAD
- COMPONENTES
- ELEVACIÓN Y DESCENSO DE LA CARGA
- TRANSPORTE Y ALMACENAMIENTO
- APLICACIONES
- VIDEOS
El terminal hembra del elevador ELC-730/R está preparado para utilizar adaptadores con tubo de inserción de Ø 35 mm (macho). GUIL fabrica una amplia gama de accesorios, tales como plataformas de carga, bandejas para toldos, ruedas, etc… Elige el accesorio que más se adecue a tus necesidades.
√ Sistema WFD (Weight Free Descent), que permite que los tramos del elevador bajen sin ningún tipo de peso adicional.
√ Ahorro de tiempo = Aumento de la productividad.
√ Máxima estabilidad, seguridad y resistencia.
√ Eleva cargas de 125 kg hasta 4,60 m rápidamente y sin esfuerzo.
√ Su base compacta y su área de trabajo de pequeñas dimensiones permiten su acceso y utilización en espacios reducidos.
√ Altura de carga de tan sólo 151 cm, facilitando su uso.
√ Cabrestante autofrenable que evita el retroceso y paraliza la carga a la altura deseada.
√ Dimensiones reducidas – Máxima maniobrabilidad – Sencilla carga en vehículos.
√ Patas con ruedas con freno y husillos niveladores para que esté el elevador perfectamente nivelado y posicionado donde sea necesario.
√ Rápido y sencillo montaje sin necesidad de herramientas. Sencillo mantenimiento.
√ Es un dispositivo autosuficiente: simplemente instale el elevador ELC-730/R donde se tiene que realizar el trabajo y acciones la manivela del cabrestante para elevar la carga. No necesita ni toma de electricidad ni baterías.
√ Diseño ligero y compacto para un fácil manejo hasta su lugar de trabajo. Manipulable y transportable por un solo operario y transportable en una furgoneta o un coche.
√ Fabricados con las tecnologías más avanzadas, pasando rigurosos controles de calidad y cumpliendo con las directivas europeas de la CE.
√ Perfecto para instalaciones industriales y domésticas. Para usos tanto en interiores como en exteriores. Máxima funcionalidad.
La construcción de los elevadores ELC-730/R se efectúa con las técnicas y equipos más avanzadas, utilizando componentes de la más alta calidad que garantizan una máxima seguridad y resistencia.
El elevador está equipado con un cabrestante autofrenable: Su sistema de bloqueo automático mantiene la carga a la altura deseada; una vez se alcanza la altura requerida, al dejar de accionar la manivela, el mecanismo de freno actúa, paralizando la carga y evitando el retroceso.
Los elevadores de carga ref. ELC-730/R cumplen con las exigencias de seguridad relativa a las máquinas: Directiva 2006/42/CE y que establece los requisitos de seguridad y salud que se aplican en el diseño y construcción de máquinas.
BASE COMPACTA CON RUEDAS
Su base compacta (38 x 30 cm), que permite el acceso a corredores y a puertas de una sola hoja, está equipada de dos ruedas (Ø 100 mm) de alta resistencia para un cómodo manejo y transporte de la torre (tipo carretilla). La torre ELC-730/R ofrece una altura considerable de elevación con una base de pequeñas dimensiones, aumentando así el número de espacios donde el usuario puede trabajar.
PATAS CON HUSILLOS NIVELADORES
Las patas de diseño exclusivo del ELC-730/R permiten posicionar la carga muy cerca de las paredes: El elevador tiene cuatro patas desmontables de acero de sección rectangular para máxima resistencia. Su área de trabajo de solo 113 cm permite utilizar el ELC-730/R en espacios reducidos como cuartos de baño, terrazas, o espacios con obstáculos que no dejan que se usen elevadores con bases de mayor tamaño.
Las patas del ELC-730/R están equipadas con ruedas giratorias con freno, que permiten colocar el elevador en la posición idónea para cada tarea y fijarlo en el sitio con los frenos, y con husillos niveladores que se ajustan de manera independiente para conseguir tener el elevador totalmente nivelado, incluso en superficies irregulares (con la ayuda del nivel de burbuja).
CONSTRUCCIÓN ESPECIAL DE MÁSTIL
El mástil del elevador ELC-730/R está compuesto por cuatro secciones/tramos fabricados en acero de alta resistencia con acabado con pintura al horno, Epoxi – poliéster microtexturada, que permite el montaje en exteriores, garantizando un buen mantenimiento y durabilidad.
GUIL ha diseñado una construcción de mástil especial para que el funcionamiento de los elevadores sea más suave y eficiente.
► El mástil puede bajar incluso sin carga.
► Casquillo soldado de refuerzo en cada sección, para reforzar el mástil durante la operación de elevación y descenso.
► Sistema especial de ajuste para estabilizar las secciones durante su elevación.
► Doble polea de reenvío = Menos esfuerzo al elevar.
► Protectores de polea que evitan daños durante la manipulación y transporte, al mismo tiempo que impiden que el cable salga de las mismas.
► La sección superior tiene un casquillo de refuerzo con un pomo metálico ergonómico.
El elevador con ruedas ref. ELC-730/R es muy sencillo de montar y utilizar, ahorra tiempo y esfuerzo permitiendo realizar trabajos de manera eficiente y segura para mejorar la productividad en el trabajo.
La carga se eleva mediante un cabrestante autofrenable manual, los tramos se extienden mediante un cable de acero antitorsión guiado por juegos de poleas con rodamientos. Los perfiles de la torre se mantienen a la altura requerida al dejar de accionar la manivela: el mecanismo de freno se activa, bloqueando la carga en su sitio.
El ELC-730/R incorpora el mecanismo WFD (WEIGHT-FREE DESCENT) que permite que el mástil del elevador se pueda bajar sin peso, haciendo más rápido y cómodo el trabajo de los profesionales.
Sus reducidas dimensiones y su diseño ligero y compacto permiten un cómodo y sencillo manejo hasta su lugar de trabajo, pudiendo ser transportados en pequeños vehículos, incluso en turismos. Está provisto de dos ruedas Ø100 mm para facilidad su transporte (tipo carretilla)
Para ayudar a transportar el elevador ELC-730/R por terrenos irregulares, suelos de obra, suelos sin asfaltar, etc , se puede instalar el adaptador con ruedas antipinchazos de Ø 260 cm, ref: RD-02,
La torre ELC-730/R está certificada para la elevación de cargas de hasta 125 kg a una altura máxima de 4,60 metros.
-
